Verdrahtungsanweisungen für den Isolationsfilter
In praktischen Stromleitungsträgeranwendungen werden häufig erhebliche Lasten wie Spannungsstabilisatoren, Frequenzumrichter, Servosysteme, Hochleistungsmotoren, Kondensatoren mit großer Kapazität und USV-Einheiten auf Stromleitungen installiert. Diese Lasten weisen ausgeprägte Absorptionseffekte auf Hochfrequenzsignale in Breitband-Stromleitungsträgern auf. Um Leistungseinbußen bei Stromleitungsträgern zu verhindern, wird dringend empfohlen, spezielle Isolationsfilter auf Stromleitungen zu installieren, um Störungen durch Lastquellen zu blockieren und so eine optimale Kommunikationsleistung für Stromleitungsträgersysteme zu erreichen.
Verdrahtungsmethode für Isolationsfilter:
1. Stromversorgungsseite: Der Eingang (LINE) des Isolationsfilters auf der Stromversorgungsseite ist mit dem Stromeingang verbunden, während sein Ausgang (LOAD) mit dem Ausgang (LOAD) des Isolationsfilters auf der Lastseite verbunden ist. Parallel zum Ausgang (LOAD) des Isolationsfilters ist ein Breitbandträger angeschlossen.
2.Lastseite: Der Ausgang (LOAD) des Isolationsfilters auf der Lastseite ist mit dem Stromversorgungseingang verbunden, während sein Eingang (LINE) mit der Lastausrüstung verbunden ist. Parallel zum Ausgang (LOAD) des Isolationsfilters ist ein Breitbandträger angeschlossen.

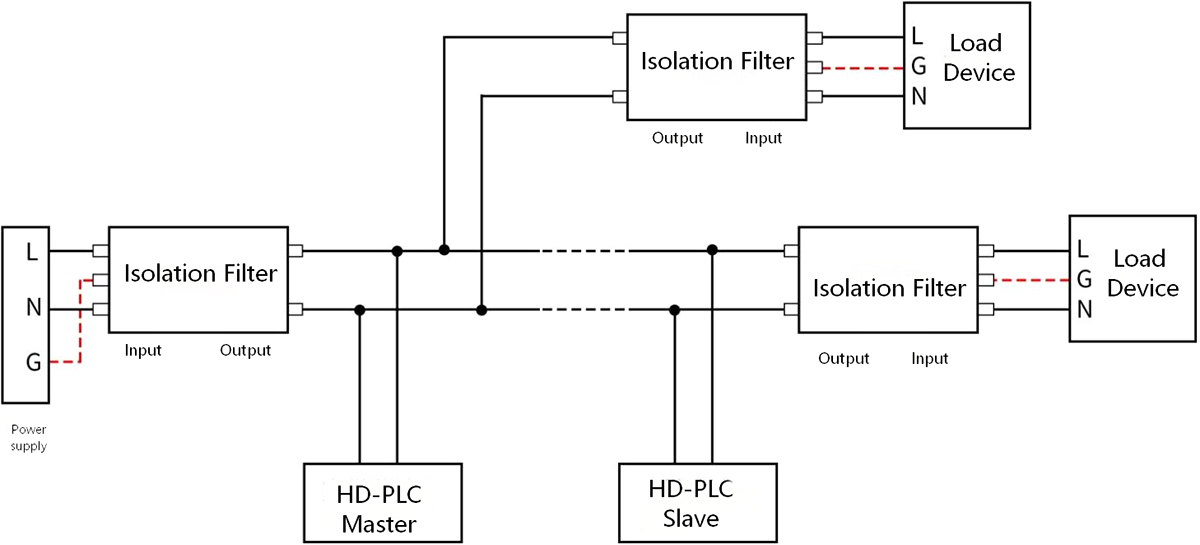

Der Verdrahtungsplan des einphasigen Isolationsfilters ist unten dargestellt:

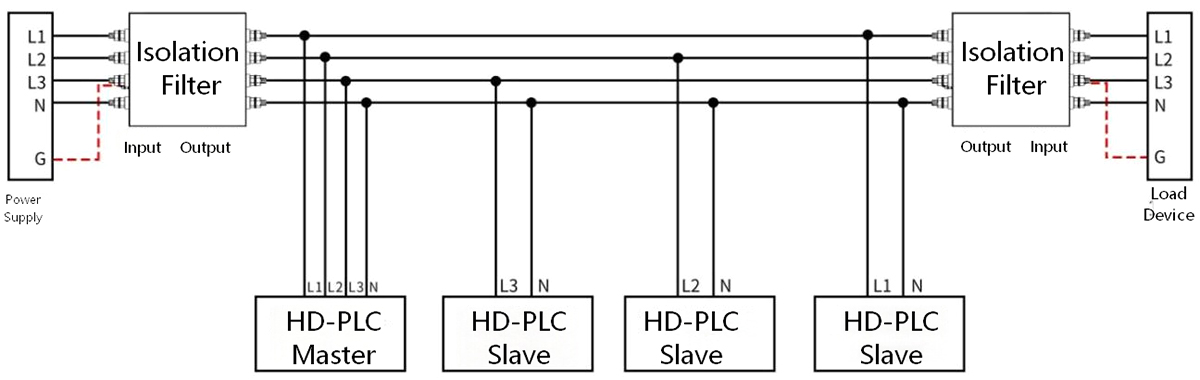

Der Verdrahtungsplan für einen dreiphasigen, vieradrigen, isolierten Filter ist unten dargestellt:

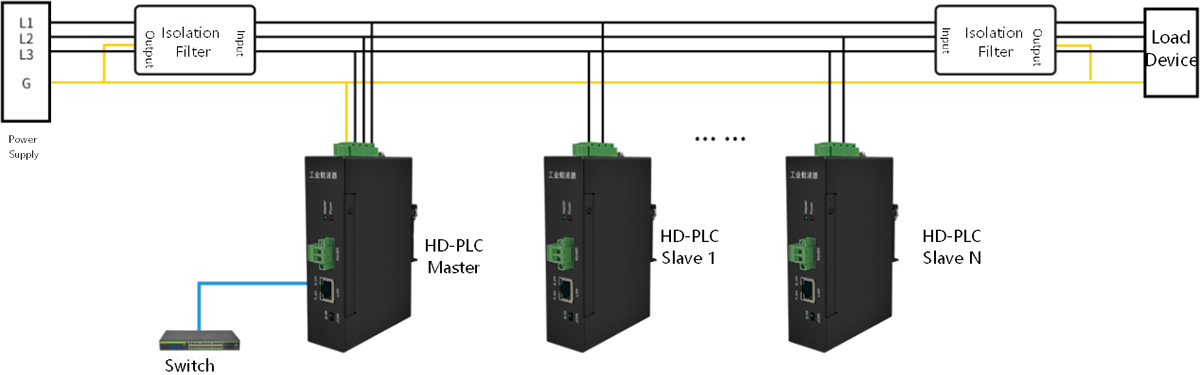

Das Verdrahtungsschema für den dedizierten Isolationsfilter des Frequenzumrichters ist unten dargestellt:
Angelegenheiten erfordern Aufmerksamkeit:
1. Der Isolationsfilter ist ein spezieller Stromversorgungs-Isolationsfilter, der für die Verwendung mit Netzbetreibern entwickelt wurde. Ersetzen Sie niemals handelsübliche Netzfilter durch die speziellen Isolationsfilter, die für Netzbetreiber vorgesehen sind.
2. Bei der Installation von Isolationsfiltern muss die Installationsrichtung sorgfältig unterschieden werden. Bei netzteilseitigen Filtern fließt der Strom vom Eingang zum Ausgang, während er bei lastseitigen Filtern vom Ausgang zum Eingang fließt. Es ist besonders zu beachten, dass die Einbaurichtung der lastseitigen Filter umgekehrt ist wie die der netzseitigen Filter.
3. Der Isolationsfilter ist in Reihe mit der Stromleitung verbunden, während der Breitbandträger parallel mit der Stromleitung am Ausgangsende des Isolationsfilters verbunden ist. Auf den Stromleitungen zwischen verschiedenen Breitbandanbietern innerhalb desselben Netzwerks dürfen keine Isolationsfilter installiert werden.
4. Der Isolationsfilter sollte so nah wie möglich sowohl an der Stromversorgungsseite als auch an der Lastseite installiert werden, um elektromagnetische Störungen, die entlang der Stromleitungen eindringen und nach außen abstrahlen, effektiv herauszufiltern.
5. Die Eingangs- und Ausgangsleitungen des Isolationsfilters sollten einen angemessenen Abstand zwischen ihnen einhalten. Vermeiden Sie eine parallele oder gekreuzte Verkabelung, um eine Verschlechterung der Filterleistung zu verhindern.
6. Das Erdungskabel des Isolationsfilters darf nicht im schwebenden Zustand bleiben; Es sollte entweder an ein Erdungskabel oder an das Metallgehäuse des Schaltkastens angeschlossen werden, wobei die kürzestmögliche Länge vorzuziehen ist.
7. Alle Lasten im Stromträgerkreis müssen mit Isolationsfiltern ausgestattet sein, um sicherzustellen, dass die Breitband-Trägerkommunikation auf sauberen Stromleitungen funktioniert.
8. Stromschlaggefahr: Nicht unter Spannung betreiben! Der Isolationsfilter ist mit Energiespeicherkomponenten ausgestattet und die Spannungsgefahr bleibt innerhalb von 10 Sekunden nach einer Stromunterbrechung bestehen. Berühren Sie die Klemmenanschlüsse nicht direkt nach dem Trennen der Stromversorgung.
ASY Electronics is China Custom HD-PLC Power Line Filter Suppliers and Industrial Grade Power Line Isolator Filter Manufacturers, a high-tech enterprise specializing in the industrial Internet of Things (IoT), dedicated to building a data-driven, highly collaborative, and future-oriented smart factory. With "data sensing" and "intelligent connectivity" as our core capabilities, we provide manufacturing enterprises with integrated solutions—from equipment condition monitoring and refined energy management to production process optimization—through our independently developed edge-layer hardware and data integration solutions. We empower enterprises to achieve digital and intelligent transformation. We offer PLC Band-pass Filter Solutions for sale.
Stellen Sie sich ein typisches Tanklager während eines nächtlichen Abfüllvorgangs vor. Der Bediener folgt der gleichen Routine wie seit Jahren: Pumpe starten, Füllstundsanzeige beobachten und auf den automatischen Alarm warten. Heute Nacht weicht der Füllstandstransmitter von der Kalibrierung ab, der Alarm für ho...
READ MOREWie die thermische Massendurchflussmessung tatsächlich funktioniert A thermischer Gasmassendurchflussmesser misst Gas, indem es misst, wie viel Wärme abgeführt wird, wenn Gasmoleküle über ein erhitztes Element strömen. Im Gegensatz zu Differenzdruck- oder Wirbelgeräten meldet es den Massendurchfl...
READ MOREWarum Umweltstabilität ein tägliches technisches Problem ist und keine einmalige Einrichtung Reinräume, Kühllagerbereiche, Pharmalager und Präzisionslabore haben alle eine stille Schwachstelle gemeinsam: die Veränderung der Bedingungen. Ein Kompressor läuft leicht außerhalb der Toleranz, eine Tür bleibt neu...
READ MOREHochgeschwindigkeits-Power-Line-Communication-Systeme (PLC) werden häufig in industriellen IoT-Anwendungen eingesetzt, um große Datenmengen über bestehende Stromleitungen zu übertragen. Allerdings sind Stromleitungen aufgrund von Schaltgeräten, Motoren und anderen Industrieanlagen von Natur aus laut. Ein HD-PLC-Netzfilter ist eine wichtige Komponente, die Rauschen mindert und die Signalintegrität verbessert und so eine zuverlässige Kommunikation auch in rauen Industrieumgebungen gewährleistet.
| Parameter | Typischer Wert | Auswirkungen auf die Signalintegrität |
| Einfügedämpfung | ≤ 1 dB (1-30 MHz) | Minimale Signaldämpfung, Aufrechterhaltung der Hochgeschwindigkeitskommunikation |
| Dämpfung von EMI-Rauschen | > 40 dB (100 kHz – 30 MHz) | Reduziert die durch Industrielärm verursachte Datenbeschädigung |
| Impedanzanpassung | 50 Ω ± 5 % | Verhindert Signalreflexionen und verbessert die Datenintegrität |
| Spannungsisolierung | Bis 2500 V | Schützt SPS-Geräte vor Überspannungen und Spannungsspitzen |
ASY-Elektronik , ein führender Hersteller von kundenspezifischen Power Line Carrier (PLC)-Lösungen mit Sitz in China, integriert HD-PLC-Netzfilters in umfassende industrielle IoT-Kommunikationslösungen. Mit Edge-Layer-Hardware und Datenintegrationsfunktionen ASY-Elektronik ermöglicht es Unternehmen, etwas zu erreichen Intelligente Konnektivität , verfeinertes Energiemanagement, Überwachung des Anlagenzustands und Optimierung von Produktionsprozessen. Durch den Einbau von Hochleistungsfiltern ASY-Elektronik sorgt für eine stabile und zuverlässige HD-PLC-Kommunikation für intelligente Fabriken.
Zusammenfassend: HD-PLC-Stromleitungsfilter spielen eine entscheidende Rolle bei der Verbesserung der Signalintegrität in Hochgeschwindigkeits-Stromleitungskommunikationssystemen. Durch die Unterdrückung von Rauschen, die Reduzierung von Reflexionen, die Spannungsisolierung und die Aufrechterhaltung eines hohen Durchsatzes ermöglichen diese Filter zuverlässige industrielle IoT-Netzwerke. Unternehmen mögen ASY-Elektronik Nutzen Sie diese Filter als Teil von End-to-End-Lösungen und unterstützen Sie die digitale und intelligente Transformation in Fertigungsunternehmen.
