Produktbeschreibung und Anwendungen

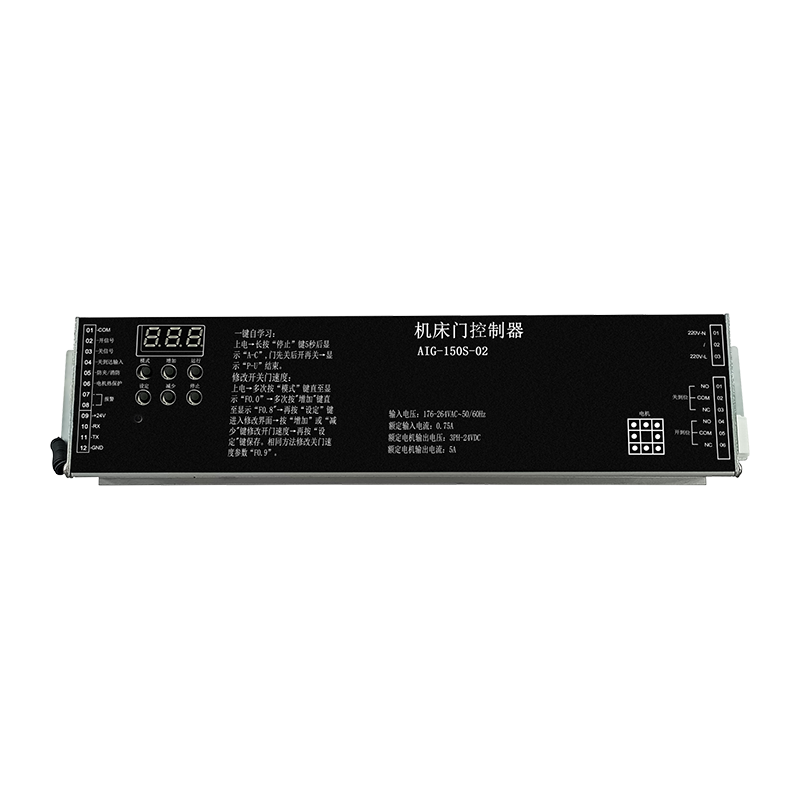

Zielanwendung: Diese Steuerung ist speziell für den automatisierten Betrieb von Werkzeugmaschinentüren konzipiert.
Systemtyp: Es handelt sich um einen bürstenlosen Gleichstromregler, der zur Steuerung der Motorbewegung eine vollständig geschlossene Raumvektor-PWM-Steuerung nutzt.
Physisches Profil: Das Gerät ist kompakt und hat Abmessungen von 261 x 64 x 41 mm (LxBxH).
Hauptmerkmale
One-Key-Debugging: Das System verfügt über eine vereinfachte „A-c“-Selbstlernfunktion, die den Türweg automatisch misst und den Anfangswinkel des Motors identifiziert.
Umfassende Steuerschnittstelle: Über eine digitale Tastatur können Benutzer zwischen den Modi wechseln, Echtzeitdaten (Geschwindigkeit und Strom) überwachen und Funktionsparameter ändern.
Mehrstufige Betriebskurven:
Öffnende (O) und schließende ©-Gruppen: Unterstützt vier verschiedene Geschwindigkeitsstufen (Lv1–Lv4) mit anpassbaren Einstellungen für Beschleunigung, Verzögerung, „Ruck“ (Glätte) und Kissenabstände.
Konfigurierbare E/A:
Eingänge: Unterstützt externe Signale für Öffnungs-/Schließbefehle, Endschalter und Sicherheits-/Feuerverbindungseingänge.
Relaisausgänge: Enthält drei Relais, die für 15 verschiedene Funktionen programmiert werden können, z. B. die Signalisierung, wenn die Tür vollständig geöffnet/geschlossen ist, oder die Anzeige eines Controllerfehlers.
Echtzeitüberwachung (N Parameter): Verfolgt technische Daten, einschließlich DC-Busspannung, aktuelle Encoderposition, Gesamtlaufzeit und Türzyklen (bis zu Millionen von Zyklen).
Vorteile und Sicherheitsfunktionen
Präzision und Zuverlässigkeit: Die Verwendung abgeschirmter Encoderkabel und eine Regelung mit geschlossenem Regelkreis gewährleisten eine präzise Türpositionierung und verhindern ein „Durchgehen“ der Motoren während des Betriebs.
Sicherheitsschutz:
Anti-Einklemm-Logik: Beinhaltet programmierbare „Totzonen“ und Blockiererkennungszeiten, um Verletzungen oder Geräteschäden zu verhindern.
Umwelt- und elektrischer Schutz: Verfügt über einen Überspannungsschutz gegen induzierte Blitze und einen thermischen Motorschutz (über DI6 oder DI5).
Erweiterte Diagnose: Der Controller speichert die letzten vier Fehler (z. B. E-01 für Überstrom, E-02 für Encoderfehler), um eine schnelle Fehlerbehebung zu ermöglichen.
Stabilität: Beinhaltet einen integrierten Schutz gegen Überspannung, Unterspannung, Motorstillstand und Rückwärtsdrehung.
Produktleistungsspezifikationen
| Eingangsspannung | 176–264 VAC, 50/60 Hz |
| Steuerbarer bürstenloser 24-V-DC-Motor oder Servomotor, maximaler Ausgangsstrom 7,5 A, maximale Ausgangsleistung 150 W 24V-Netzschalter |
| Ausgestattet mit RS-485-Kommunikationsnetzwerkfunktion |
| Eingangssignale | Öffnen, Schließen, Einklemm-/Feuerschutz, Ankunft, Motorüberhitzungsschutz |
| Relaisausgangssignale | offene Position, geschlossene Position, Fehler |
| Anwendbarer Bereich | Werkzeugmaschinentüren, speziell angepasste Funktionstüren usw. |
