Das Trägermodul KS810N ist in den DC-Typ KS810NS und den allgemeinen Typ KS810NT unterteilt und unterstützt die topologische Struktur von Bus-, Stern-, Baum- und Hybridnetzwerken.

Der DC-Typ KS810NS ist für die DC12-48V-Trägerkommunikation auf Stromleitungen geeignet. Die Stromleitung mit Last ist in zwei Verdrahtungsarten unterteilt: mit Last und ohne Last.

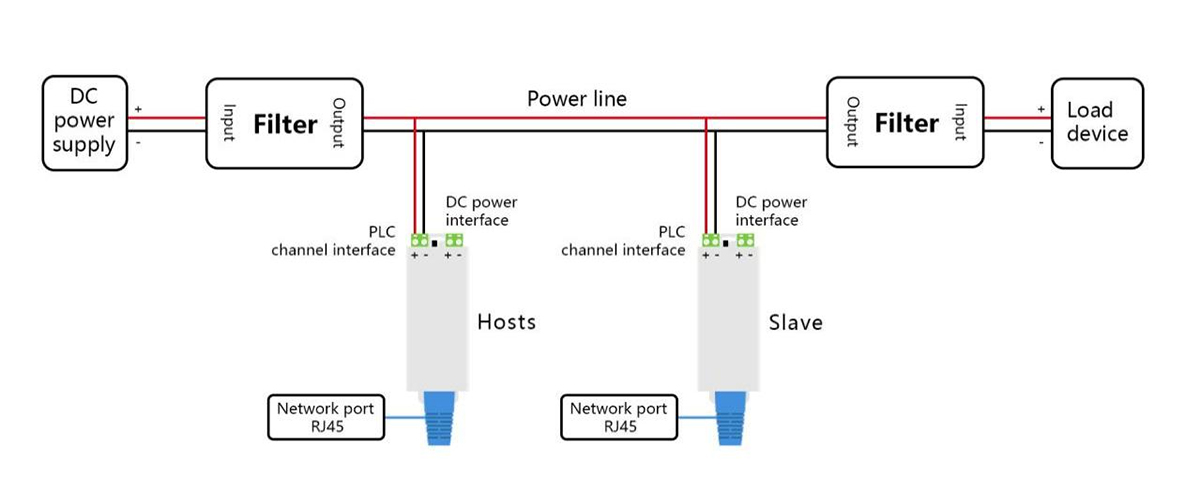

1. DC-Stromleitung vom Typ KS810NS mit Last, muss mit Filter verwendet werden.

Abbildung 1

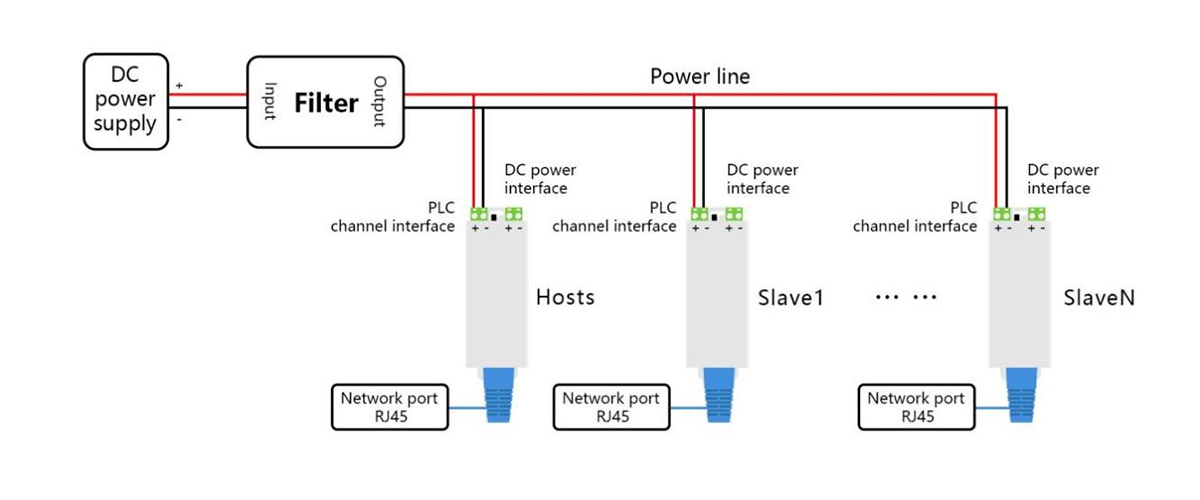

2. DC-Stromleitungen vom Typ KS810NS ohne Lasten werden über dedizierte Leitungen geführt. Der Stromanschluss des Trägers auf der Stromversorgungsseite ist mit einer DC12-48V-Stromversorgung verbunden. Der andere Stromversorgungsanschluss des Trägers ist aufgehängt und nicht verbunden. Die Kanalanschlüsse aller Träger sind parallel mit der Gleichstromleitung verbunden. Achten Sie darauf, zwischen positiven und negativen Polen zu unterscheiden. Referenzverdrahtungsschema:

Abbildung 2

Technische Daten

Klassifizierung

Technische Indikatoren

Stromversorgung

Gleichstrom 12–48 V

SPS-Signalanschluss

NS-Typ: DC12-48V

NT-Typ: AC 0–220 V oder DC 0–400 V

Alle zweiadrigen Kabel, Stromleitungen, Schleifkontaktkabel, Schleifringkabel

Modulationstyp

OFDM-Modulationstyp

Trägerfrequenz

2–28 MHz

Ethernet-Bandbreite

10 M/100 Mbit/s Selbstanpassung

Übertragungsentfernung

Gewöhnliche Stromleitungen sind 500 Meter lang, Koaxialkabel 2 Kilometer, Klasse-10-Relais bis zu 3–5 Kilometer

RS485

Unterstützt die Modbus-RTU-Vereinbarung, Baudrate konfigurierbar 1200–115200 Bit/s

Datenverzögerung

Innerhalb von 10 ms

Wahrscheinlichkeit eines Paketverlusts

Weniger als 0,1‰

Gesamtstromverbrauch

≤3W

Standardvereinbarung

TCP/IP, UDP, Profinet, Home-Plug, Home-PlugAV, Modbus-TCP,

IEEE 802.3, IEEE 802.3U, IEEE 802.3ab, IEEE 1905.1,

IEEE 1900, IEEE 1901 usw

Art der Verschlüsselung

AES-128bit

Multicast

Unterstützt IGMP-Multicast-Protokolle, die maximale Anzahl von Knoten beträgt 128

Außenmaße

Größe: 160 x 35 x 26 mm (L x B x H).

Gewicht: 250 g

Installieren: Ohrbügel

Umweltanforderungen

Betriebstemperatur: -40℃~85℃

Betriebsfeuchtigkeit: 20–95 % (keine Kondensation).

Lagertemperatur: -40℃~85℃

Arbeitszeit

Industriequalität, unterstützt 7*24 Stunden Arbeit bei jedem Wetter
