Funktionen
● Verwendung eines Durchflusssensorchips eines mikroelektromechanischen Systems (MEMS), eines Bypass-Shunts und eines elektromagnetischen Proportionalventils.
● Elektromagnetische Proportionalventile zeichnen sich durch lange Lebensdauer und hohe Empfindlichkeit aus.
● Nullpunktstabilität des Sensors.
● Es verfügt über eine hohe Genauigkeit und gute Wiederholbarkeit innerhalb seines Messbereichs.
● Schnelle Reaktionszeit.
● Standardmäßige mechanische Schnittstelle, einfach zu installieren.
● RS485-Kommunikationsausgang, Standard-MODBUS-RTU-Protokoll.
● Das LCD zeigt die momentanen und kumulativen Durchflussraten an und sorgt so für ein klares und intuitives Leseerlebnis. Die Durchflussraten können per Tasteneingabe gesteuert werden und die gesteuerten und Echtzeit-Durchflussraten werden direkt auf dem LCD-Bildschirm angezeigt.
● Die Standardkonfiguration umfasst eine 4-20-mA-Eingangs-/Ausgangssteuerung.
● Anpassbare Eingangs-/Ausgangssteuerung von 0–5 V oder 0–10 V
Produkteinführung

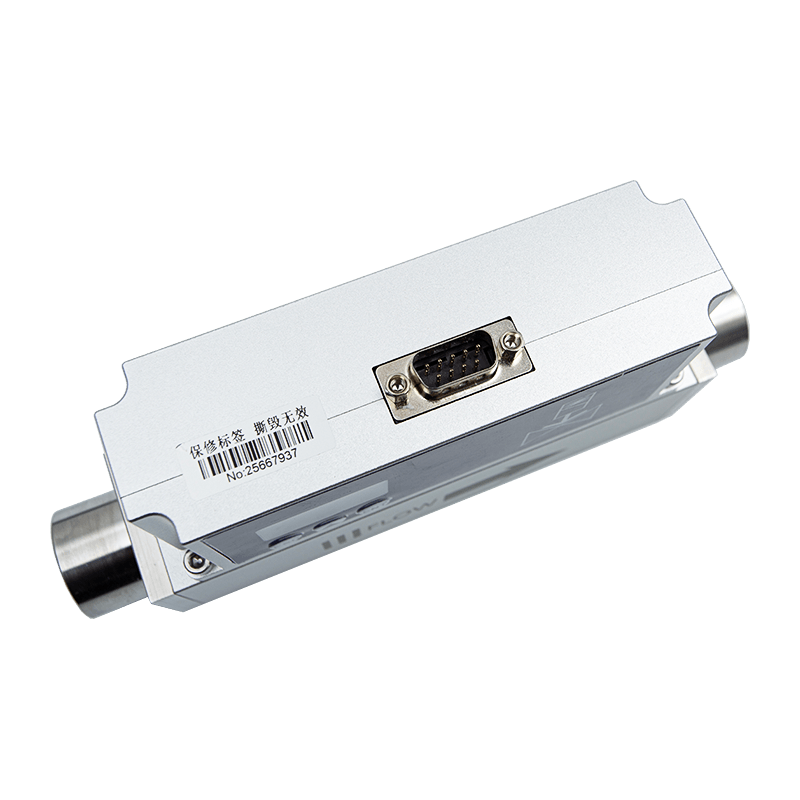

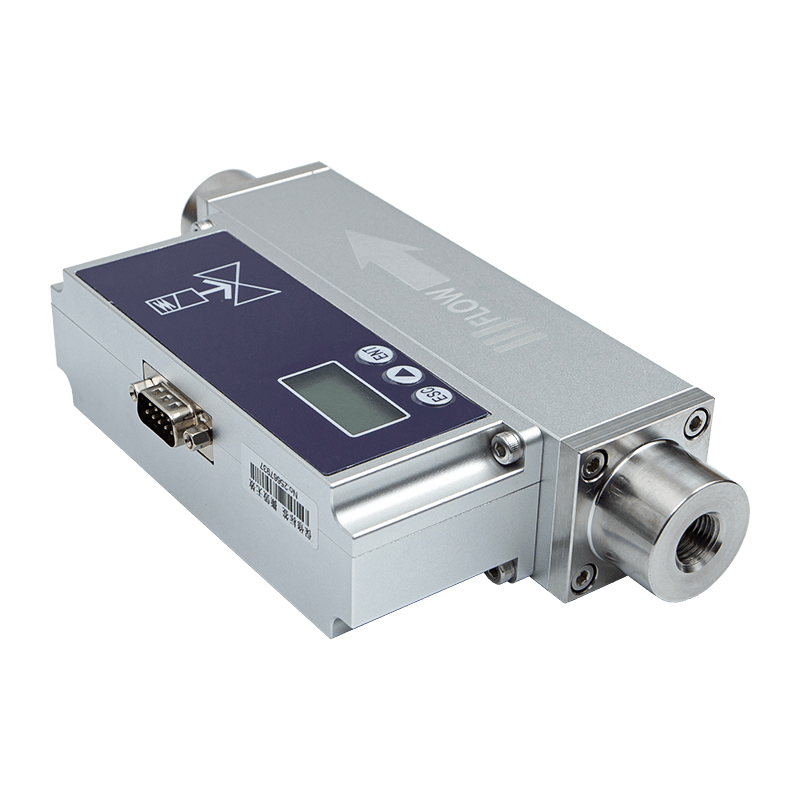

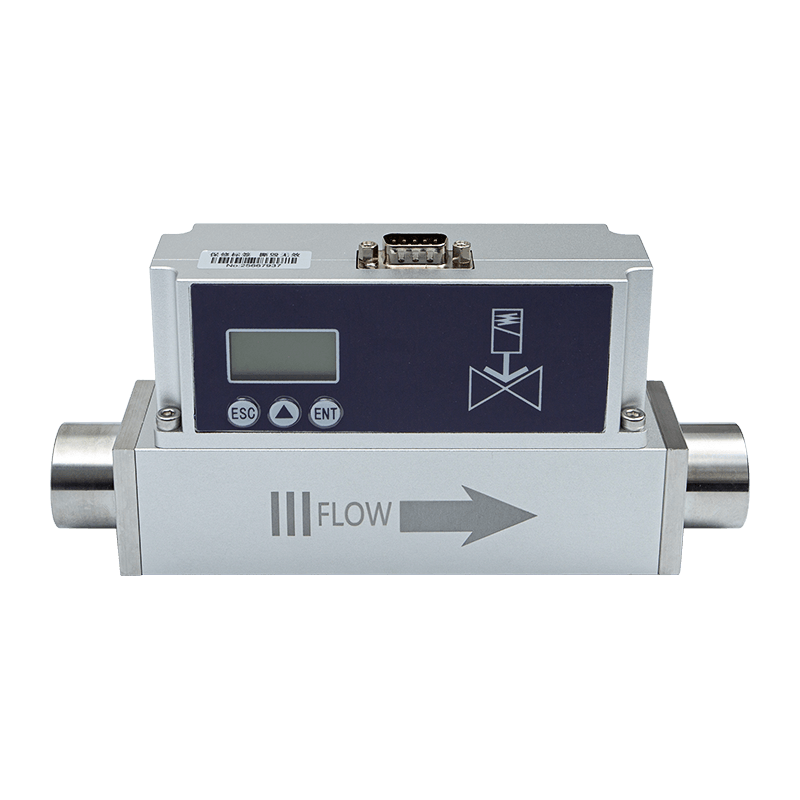

Der AI-FC-Proportionalventil-gesteuerte thermische Gasmassendurchflussmesser ist ein thermischer Gasdurchflusssensor mit Proportionalventil-Durchflusssteuerung, der unter Verwendung eines fortschrittlichen mikroelektromechanischen Systems (MEMS)-Durchflusssensorchips konzipiert und entwickelt wurde. Es kombiniert digitale Signalverarbeitungstechnologie und Durchflusskontrollalgorithmen, um eine präzise Steuerung und intelligente Verarbeitung der Durchflussrate verschiedener Gase zu erreichen.
Proportionalventilgesteuerte Durchflussmesser zeichnen sich durch hohe Genauigkeit und starke Anti-Interferenz-Fähigkeiten aus. Die Bypassflüssigkeit im Verteiler befindet sich in einem laminaren Strömungszustand, wodurch die Messung und Steuerung stabiler und genauer wird und sie sich für die Messung und Prozesssteuerung verschiedener Reingase mit kleinem Durchfluss eignet.
Technische Parameter
| funktionierendes Netzteil | DC24V/12W |
| Genauigkeit (%) | Regelgenauigkeit: ±1,0 % SP, Messgenauigkeit: 1 % FS |
| Verhältnis von Regel- und Messbereich | 1:100 |
| Ventiltyp | Normalerweise geschlossener Typ |
| Betriebstemperatur | -10~55℃ |
| Luftfeuchtigkeit | <95 % RH (kein Frost, kein Eis, keine Kondensation) |
| Durchflussspezifikationen | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Arbeitsdruckbereich | Messung: 0-1,5 MPa Steuerung: 10SCCM-30SPLM Druck: 0,1–1,0 MPa 100 SPLM-Druck: 0,1–0,65 MPa 300SPLM Druck: 0,1–0,5 MPa |
| Typische Reaktionszeit der Steuerung | Weniger als 1,5 Sekunden (T90) |
| Reaktionszeit messen | <50ms |
| Ausgabemethode | 4–20 mA (1–5 V), 0–5 V und 0–10 V können individuell angepasst werden. |
| Kommunikationsmethoden | RS485 (Modbus RS485-Protokoll) |
| Kontrollmethode | Tastenbedienung, Modbus, 4–20 mA (1–5 V), 0–5 V und 0–10 V können individuell angepasst werden. |
| Mechanische Verbindung | G1/4, PT1/2 Innengewinde; Andere Threads können angepasst werden. |
| Schutzniveau | IP40 |
wurden bei 25 °C, 101,32 kPa und in trockener Luft gemessen.
Weitere Funktionen
| Wählbare Standardtemperaturbedingungen | 0°, 20°, 25°, vom Benutzer einstellbar, Standard ist 25° |
| Wählbare Gasart | Luft, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Normaler Betriebsdruckunterschied | 0,1–0,8 MPa, Durchflussrate <= 30 SLM 0,1 MPA-0,6 MPA 30SLM < Durchflussratenspezifikation <= 100SLM 0,1 MPa -0,4 MPa 100 SLM < Durchflussspezifikation < 300 SLM |
| Unkonventioneller Arbeitsdruckunterschied | Individuelle Beratung verfügbar |
