Produktübersicht

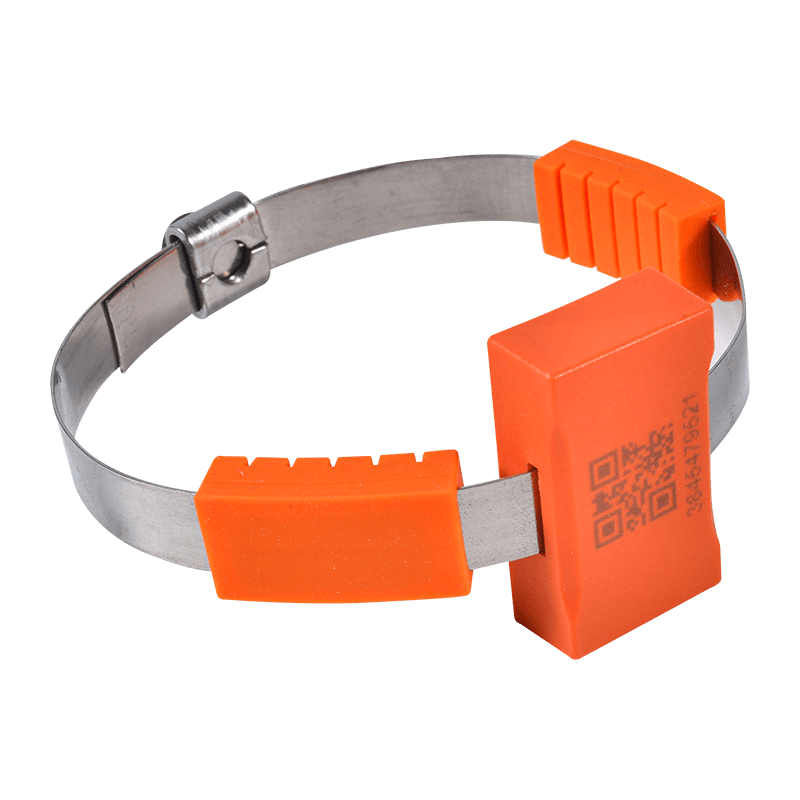

Der passive drahtlose Temperatursensor ist ein einkanaliger, hochpräziser passiver Temperatursensor, der aus einem Temperatursensor, einem Signalmodulations- und -verstärkungsgerät, einer Logiksteuerschaltung, einer drahtlosen Kommunikationsschaltung und einer Antenne besteht. Dieser Temperatursensor nutzt die CT-Induktionsleistungsextraktionstechnologie und eignet sich daher für die meisten Temperaturmessszenarien mit entsprechenden Stromanschlüssen. Es erfordert keine externe Stromversorgung oder Batteriestrom und bietet erhebliche Vorteile in Bezug auf Produktstabilität und einfache Installation im Vergleich zu extern betriebenen Temperatursensoren, die schwierig zu installieren sind, und zu batteriebetriebenen Sensoren, deren Lebensdauer durch den Einfluss der Umgebungstemperatur beeinträchtigt wird.
Dieser Temperatursensor verfügt über eine Einkanal-Temperaturerkennung und verwendet eine Anschnallmontagemethode, die einen direkten Kontakt mit dem zu messenden Objekt ermöglicht und so eine einfache und sichere Installation ermöglicht. Es nutzt eine drahtlose Kommunikation mit extrem geringem Stromverbrauch und überträgt die gesammelten Dreikanal-Temperaturdaten über ein drahtloses Netzwerk an einen drahtlosen Temperaturmess-Host. Das Produkt wird hauptsächlich in Anwendungen wie Niederspannungsschaltanlagen eingesetzt.
Wichtigste technische Parameter
| Parameter | Temperaturmessbereich: -40 ～ 150 ℃ |
| Messgenauigkeit: ±1℃ |
| Häufigkeit der Temperaturmessung: standardmäßig 10–30 Sekunden (zufällig). |
| Funkfrequenz: 433 MHz |
| Drahtlose Übertragungsreichweite: ≥ 350 Meter (offener Raum) |
| Betriebsleistung: Induktive Leistung, induzierter Strom größer als 3A |
| Anlaufstrom: < 5A |
| Spannungspegelanforderung für den Installierenationsort des Sensors: ≤ 220 kV |
| Primärer Strombedarf für den Installationsort des Sensors: ≤5000 A (Bei Strömen über 5000 A wenden Sie sich bitte an das technische Personal des Herstellers, um die Standortbedingungen zu beurteilen). |
| Installationsmethode: Gebündelt |
| Hauptkörperabmessungen: 24 mm * 22 mm * 10 mm |
| Install Teil | Abnehmbare Hochspannungsschaltanlagen: Sammelschienen, stationäre Kontakte, Kabelverbindungen usw. Niederspannungsschaltanlage: Abgangsklemmen, Eingangs- und Ausgangsklemmen des Leistungsschalters. Rohrschienen, Kupferschienen, Umspannschienen usw. |
| Feste Hochspannungsschaltanlagen: Sammelschienen, Trennschalter, Kabelverbindungen usw. |
| Niederspannungsschaltanlage: Leistungsschaltereingang, -ausgang, Kabelausgang usw. |
| Installationsschritte |  Schritt 1: Schätzen Sie die Länge des Installationsorts und führen Sie die entsprechende Länge durch das Modul ein; Setzen Sie die Stromsammelplatte und das weiche Silikon in den Sensor ein (wobei die geriffelte Seite des weichen Silikons nach unten zeigt und an der Temperaturmessposition ausgerichtet ist). |
| Schritt 2: Wickeln Sie das Modul um die Stromquelle (Hauptstrompfad), sodass der Temperaturmesspunkt das zu messende Teil berührt, und ziehen Sie die Legierungsplatten auf beiden Seiten fest. Überlappen Sie dann die beiden Enden unter den Clips. Ziehen Sie die Schrauben mit einem Inbusschlüssel fest. |
