Produktübersicht
Temperaturüberwachungspunkte für elektrische Hochspannungsgeräte befinden sich typischerweise in Umgebungen mit hoher Spannung, hohem Strom und starken Magnetfeldern. Aufgrund der strengen Bedingungen wie starkes elektromagnetisches Rauschen, Hochspannungsisolierung und Platzbeschränkungen wird die Echtzeit-Temperaturüberwachung elektrischer Hochspannungsgeräte äußerst schwierig.
Das von unserem Unternehmen unabhängig entwickelte drahtlose Temperaturüberwachungssystem ist ein Echtzeit-Temperaturmesssystem, das Radiowellen zur Signalübertragung nutzt. Dieses System montiert einen Sensor auf dem zu messenden Gerät und der Sensor ist über ein drahtloses Netzwerk mit dem empfangenden Host verbunden. Dieses System überwindet grundsätzlich die Herausforderung der Online-Überwachung der Betriebstemperatur von Hochspannungs-Gerätekontakten in Echtzeit.

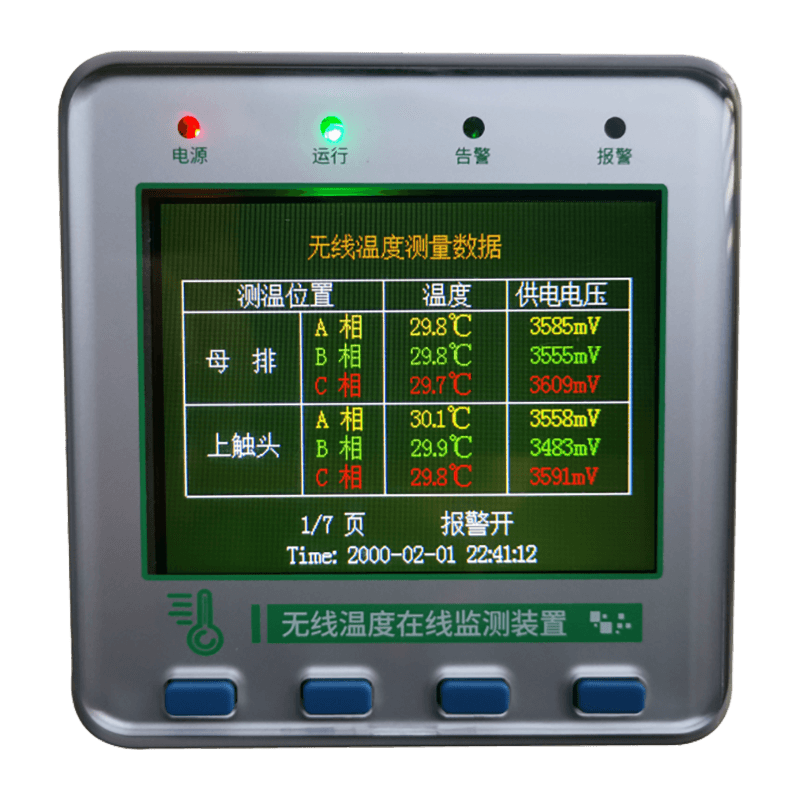

Der drahtlose Temperaturmess-Host KL-MT86MP mit kleinem Farbbildschirm ist ein Host mit einem standardmäßigen 86*86-Farbbildschirm, der mit einer Standard-Kommunikationsschnittstelle ausgestattet ist, den Netzwerkbetrieb unterstützt und Daten von drahtlosen Temperatursensoren empfangen kann. Gleichzeitig kann der Host mit Hilfe der Host-Computersoftware Echtzeit-Betriebstemperaturdaten von Hochspannungsgeräten aufzeichnen, was eine proaktive Wartung von Hochspannungsgeräten bei thermischen Fehlern ermöglicht und historische Daten für die Reparatur von Hochspannungsgeräten bereitstellt.
Das kabellose Temperaturüberwachungssystem zeichnet sich durch eine äußerst hohe Zuverlässigkeit und Sicherheit aus. Der Temperatursensor nutzt eine drahtlose Kommunikation mit extrem geringem Stromverbrauch und überträgt die gesammelten Temperaturdaten über ein drahtloses Netzwerk an den Host für die drahtlose Temperaturüberwachung. Der drahtlose Temperatursensor wird direkt am Temperaturüberwachungspunkt jedes elektrischen Hochspannungsgeräts installiert, z. B. industrielle Produktionsanlagen, Hochleistungsmotoren, Hochspannungsschalter, Sammelschienenverbindungen, Freilufttrennschalter, Transformatoren und andere elektrische Kontakte, die hohen Temperaturen ausgesetzt sind.
Technische Spezifikationen
| Hauptfunktionen | Funktionseinführung |
| | Daten empfangen | Es empfängt die vom drahtlosen Temperatursensor hochgeladene Temperatur und Sensorbetriebsspannung. |
| Daten anzeigen | Die empfangenen Daten werden in Farbe angezeigt, was einen intuitiveren Anzeigeeffekt ermöglicht. Der Schalter für die Hintergrundbeleuchtung ist steuerbar und somit für eine Vielzahl von Anwendungen geeignet. |
| Uhranzeige | Eine Echtzeituhr wird angezeigt und dient als Zeitreferenz für die Ereignisprotokollierung. |
| Parametereinstellungen | Alle Parameter sind flexibel einstellbar, die Bedienung ist komfortabel und bei ausgeschaltetem Gerät gehen keine Daten verloren. |
| Alarmausgang | Wenn ein Alarmereignis auftritt, gibt der Trockenkontakt des Relais ein Signal aus und gibt einen Summer-Alarmton aus. |
| | Extreme Temperaturrekorde | Zeichnet monatlich die höchsten und niedrigsten Temperaturen an jedem Temperaturmesspunkt auf, zusammen mit der entsprechenden Versorgungsspannung und dem Zeitpunkt des Auftretens. Bei mehrjähriger Verwendung überschreibt es automatisch die Daten für diesen Monat aus dem Vorjahr. |
| Temperaturalarmaufzeichnung | Zeichnet die Temperatur, Startzeit und Endzeit jeder Phase an der Temperaturmessstelle auf, an der ein Alarm aufgetreten ist. Es können bis zu 100 Datensätze gespeichert werden. Bei mehr als 100 Datensätzen wird der älteste Datensatz automatisch überschrieben. |
| Aufzeichnung des Temperaturungleichgewichts | Wenn die drei Phasentemperaturen an derselben Temperaturmessstelle nicht gleich sind, werden die Temperatur und die Auftrittszeit jeder Phase in der aktuellen Gruppe monatlich aufgezeichnet und der Grad des Ungleichgewichts berechnet. Bei einer mehrjährigen Nutzung werden die Daten des Vorjahres für diesen Monat automatisch überschrieben. |
| Passwortverwaltung | Es kommt eine Passwortverwaltung zum Einsatz, beim Einstellen von Parametern muss ein Passwort eingegeben werden. Es gibt zwei Arten von Passwörtern: Benutzerpasswort und Systempasswort. Die Eingabe des Systemkennworts ermöglicht den Zugriff auf erweiterte Einstellungen. |
Technische Spezifikationen
| Technische Parameter | Technische Indikatoren |
| Drahtlose Parameter | Funkfrequenz | 2,4 GHz und 433 MHz sind optional. |
| Verwaltung der Anzahl drahtloser Sensoren | ≤240 |
| Kommunikationsparameter | Kommunikationsmethoden | RS485-Kommunikationsschnittstelle, Kommunikationsentfernung ≤1200 m (ohne Repeater) |
| Anzahl der Hosts in einem Netzwerk | ≤128 |
| Kommunikationsprotokoll | Modbus-Protokoll: Kommunikationsprotokoll für drahtlose Temperaturmesssysteme |
| Baudrate | 1200, 2400, 4800, 9600, 19200 bps verfügbar |
| Alarm-Standardparameter | Temperaturalarmwert | Obergrenze: 90℃, Untergrenze: -20℃ |
| Temperaturalarmwert | Obergrenze: 60℃, Untergrenze: -10℃ |
| Alarmspannungswert | 2700 mV |
| Parameter des Relais-Trockenkontakts | AC220V/5A (1 Satz passiver Schließer-/Öffnerkontakte) |
| Betriebsspannung | Wechselstrom 85–265 V / Gleichstrom 110–370 V |
| Gesamtstromverbrauch | ≤5VA |
| Betriebstemperatur | -10℃ bis 70℃ |
| Betriebsfeuchtigkeit | ≤90 % RH, nicht kondensierend, nicht korrosiv |
| Höhe | ≤2500 Meter |
| Schutzniveau | IP20 |
| Isolationswiderstand | ≥100MΩ (Temperatur zwischen 10~30℃, relative Luftfeuchtigkeit weniger als 80%) |
| Installationsmethode | Eingebettete Installation |
