Produktübersicht
Temperaturüberwachungspunkte für elektrische Hochspannungsgeräte befinden sich typischerweise in Umgebungen mit hoher Spannung, hohem Strom und starken Magnetfeldern. Aufgrund der strengen Bedingungen wie starkes elektromagnetisches Rauschen, Hochspannungsisolierung und Platzbeschränkungen wird die Echtzeit-Temperaturüberwachung elektrischer Hochspannungsgeräte äußerst schwierig.
Das von unserem Unternehmen unabhängig entwickelte drahtlose Temperaturüberwachungssystem ist ein Echtzeit-Temperaturmesssystem, das Radiowellen zur Signalübertragung nutzt. Dieses System montiert einen Sensor auf dem zu messenden Gerät und der Sensor ist über ein drahtloses Netzwerk mit dem empfangenden Host verbunden. Dieses System überwindet grundsätzlich die Herausforderung der Online-Überwachung der Betriebstemperatur von Hochspannungs-Gerätekontakten in Echtzeit.

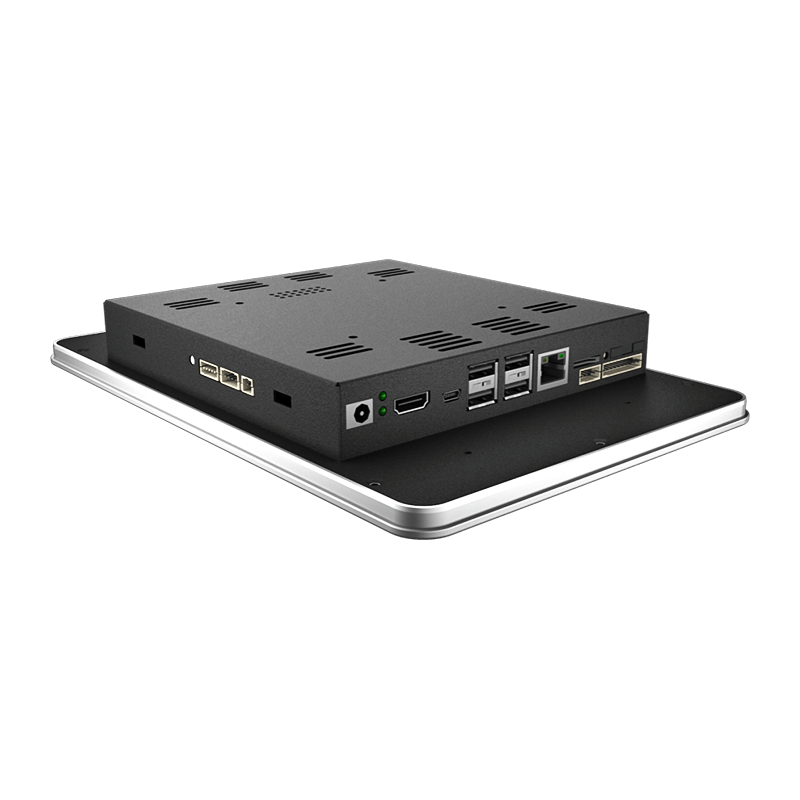

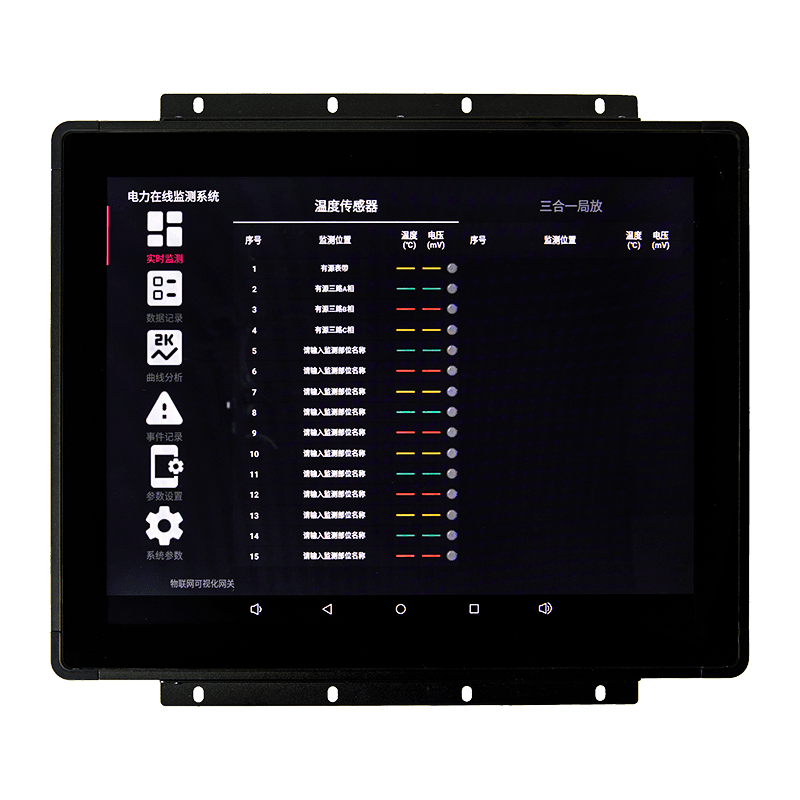

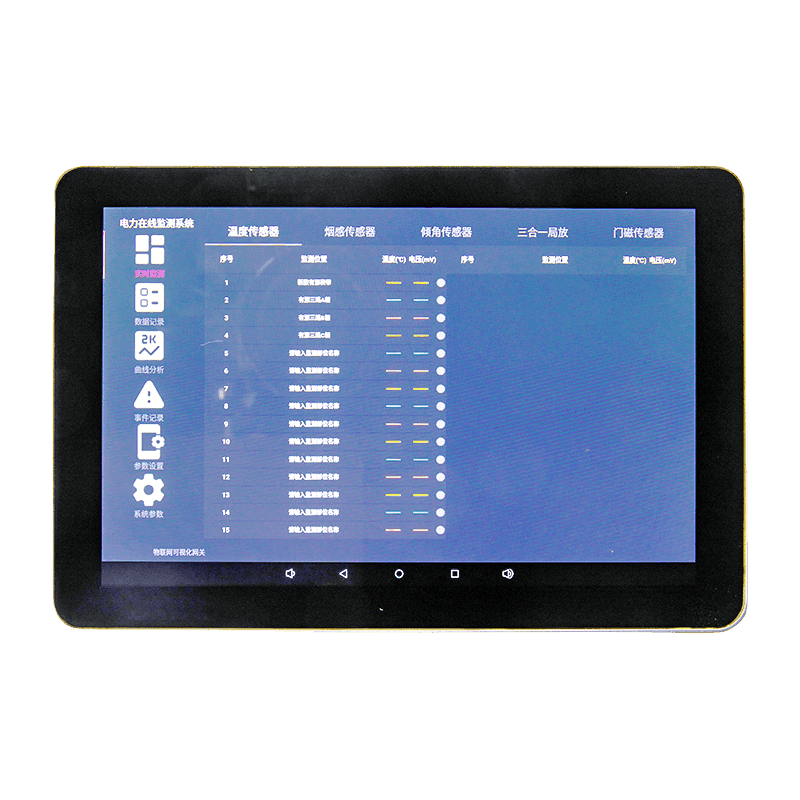

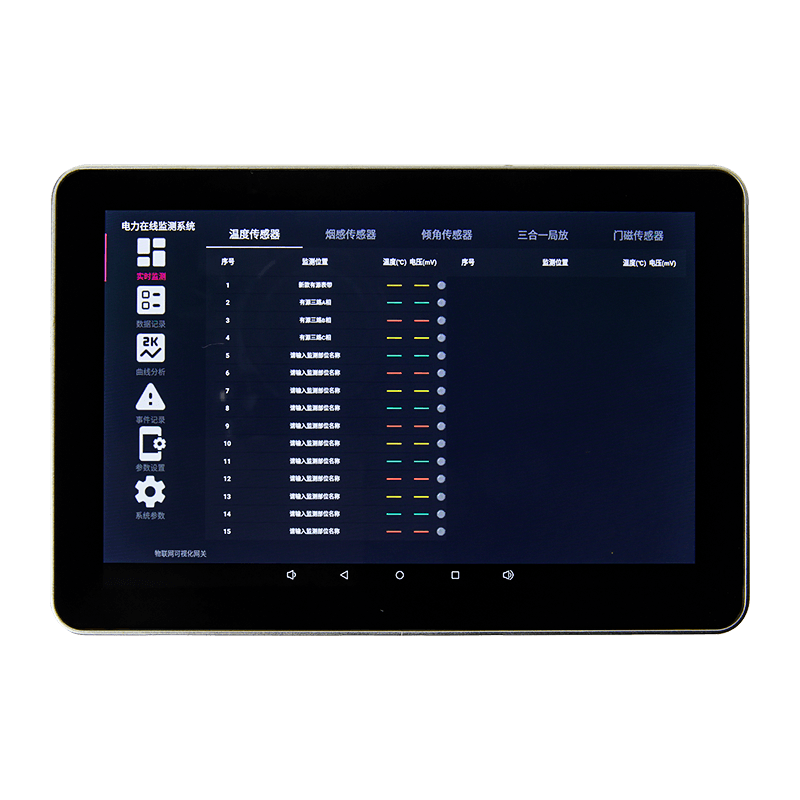

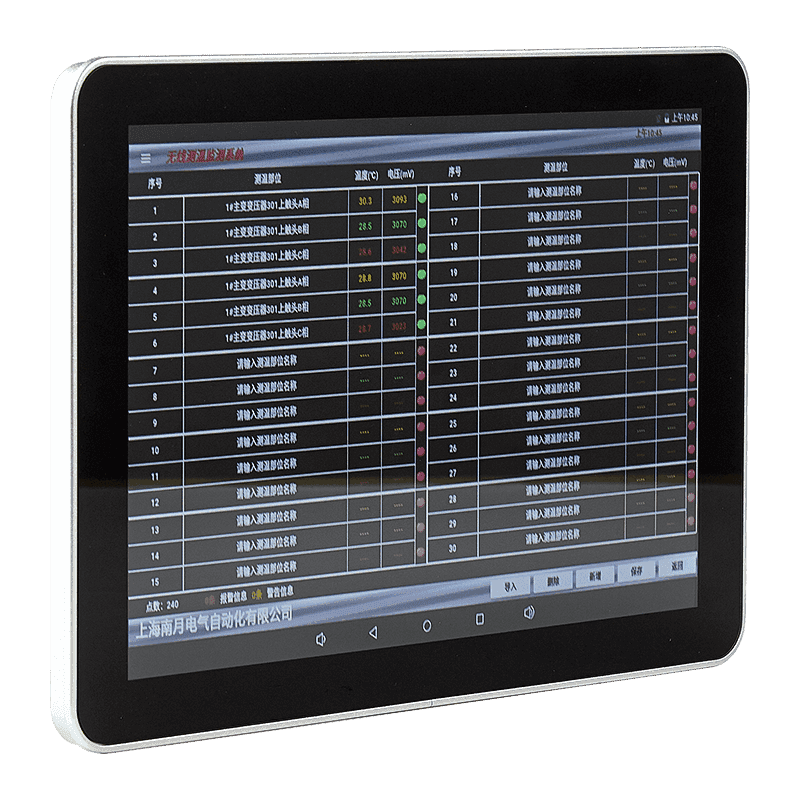

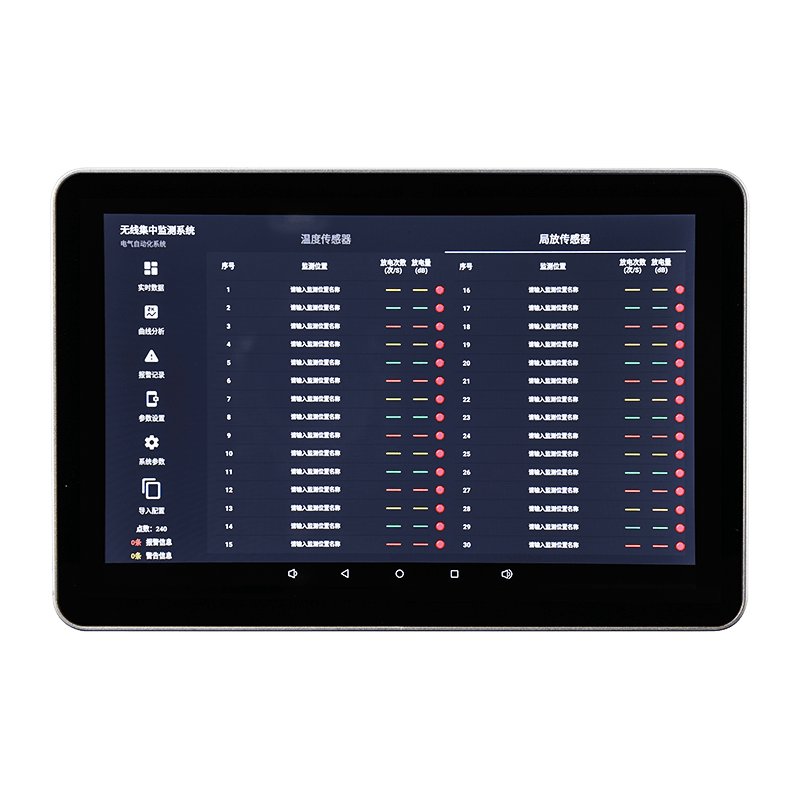

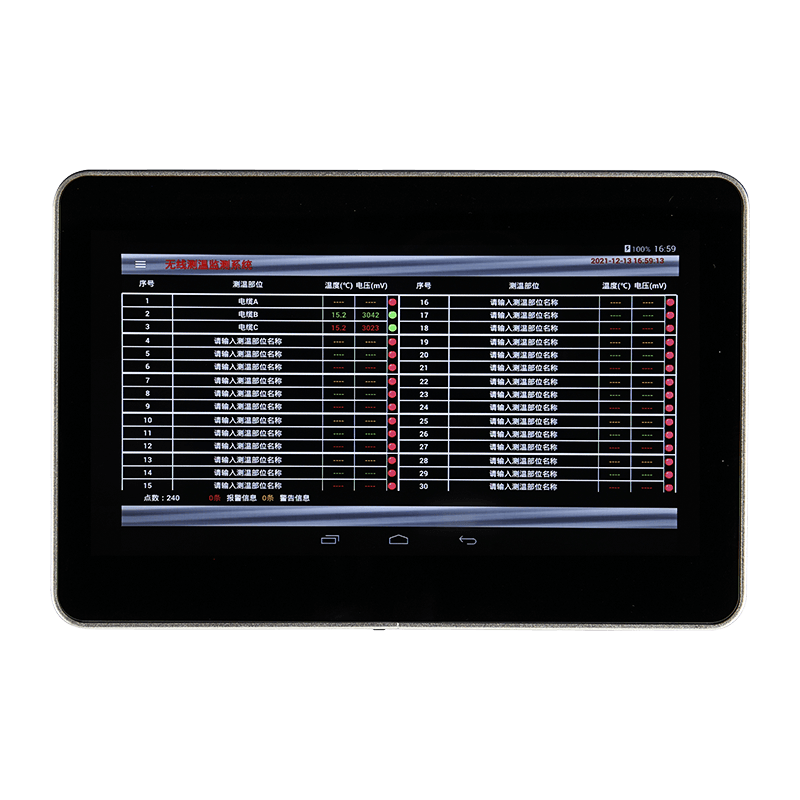

Der drahtlose Temperaturmess-Host KL-MT89MP mit Touchscreen ist ein 10-Zoll-Touchscreen-Host in Industriequalität, der mit einer Standard-Kommunikationsschnittstelle ausgestattet ist, den Netzwerkbetrieb unterstützt und Daten von drahtlosen Temperatursensoren empfangen kann. Gleichzeitig kann der Host mit Hilfe der Host-Computersoftware Echtzeit-Betriebstemperaturdaten von Hochspannungsgeräten aufzeichnen, was eine proaktive Wartung von Hochspannungsgeräten bei thermischen Ausfällen ermöglicht und historische Daten für die Reparatur von Hochspannungsgeräten bereitstellt.
Das kabellose Temperaturüberwachungssystem zeichnet sich durch eine äußerst hohe Zuverlässigkeit und Sicherheit aus. Der Temperatursensor nutzt eine drahtlose Kommunikation mit extrem geringem Stromverbrauch und überträgt die gesammelten Temperaturdaten über ein drahtloses Netzwerk an den Host für die drahtlose Temperaturüberwachung. Der drahtlose Temperatursensor wird direkt am Temperaturüberwachungspunkt jedes elektrischen Hochspannungsgeräts installiert, z. B. industrielle Produktionsanlagen, Hochleistungsmotoren, Hochspannungsschalter, Sammelschienenverbindungen, Freilufttrennschalter, Transformatoren und andere elektrische Kontakte, die hohen Temperaturen ausgesetzt sind.
Einführung in die Hauptfunktionen
| Hauptfunktionen | Funktionseinführung |
| Grundfunktion | Daten empfangen | Empfangen Sie die vom drahtlosen Temperatursensor hochgeladene Temperatur und Sensorbetriebsspannung |
| Daten anzeigen | Die empfangenen Daten werden in Farbe angezeigt und sorgen so für ein intuitiveres Seherlebnis. Die Hintergrundbeleuchtung ist steuerbar und für eine Vielzahl von Anwendungen geeignet. |
| Uhranzeige | Eine Echtzeituhr wird angezeigt und dient als Zeitreferenz für die Ereignisprotokollierung. |
| Parametereinstellungen | Alle Parameter sind flexibel einstellbar, einfach zu bedienen und auch bei ausgeschaltetem Gerät gehen keine Daten verloren. |

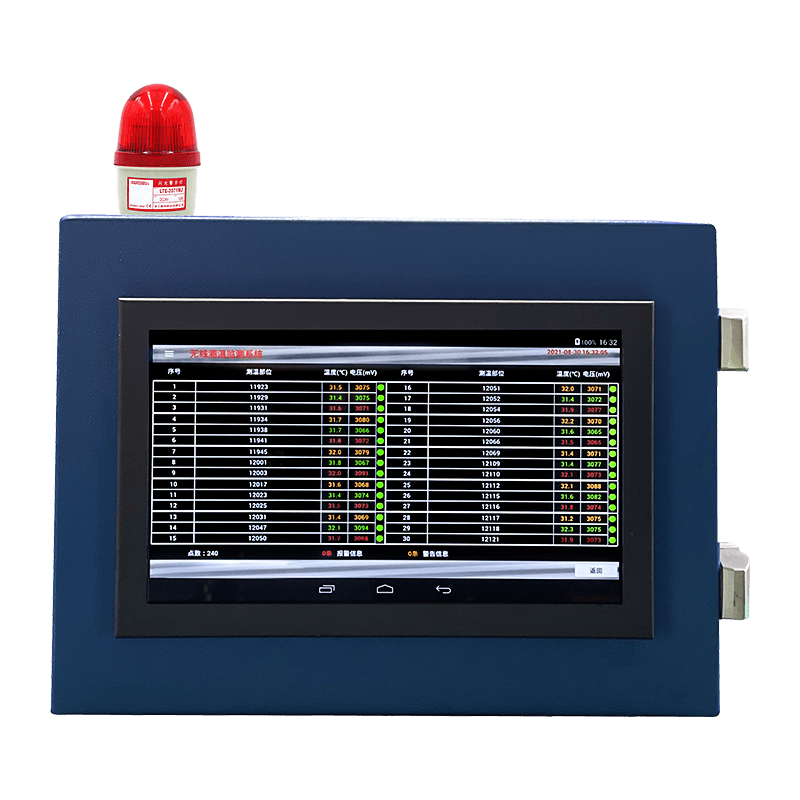

| Alarmausgang | Wenn ein Alarmereignis auftritt, gibt der Trockenkontakt des Relais ein Signal aus und gibt einen Summer-Alarmton aus. |
| Temperaturalarmaufzeichnung | Notieren Sie die Temperatur an der Temperaturmessstelle, an der ein Alarm aufgetreten ist. |
| Passwortverwaltung | Es wird eine Passwortverwaltung verwendet; Zum Einstellen der Parameter ist ein Passwort erforderlich. Es gibt zwei Arten von Passwörtern: Benutzerpasswort und Systempasswort. Die Eingabe des Systemkennworts ermöglicht den Zugriff auf erweiterte Einstellungen. |
Technische Spezifikationen
| Technische Parameter | Technische Indikatoren |
| Drahtlose Parameter | Funkfrequenz | 2,4 GHz/433 MHz/470–510 MHz |
| Verwaltung der Anzahl drahtloser Sensoren | ≥240 |
| KommunikationsParameter | Kommunikationsmethoden | RS485-, Ethernet- und Glasfaserkommunikation sind verfügbar. Die RS485-Kommunikationsentfernung beträgt ≤1200 m (ohne Repeater). |
| Anzahl der Hosts in einem Netzwerk | ≤128 Einheiten |
| Kommunikationsprotokoll | Modbus-Protokoll |
| Baudrate | Es stehen 1200, 2400, 4800 und 9600 Bit/s zur Verfügung. |
| Alarmstandard parameter | Temperaturalarmwert | Obergrenze: 90℃, Untergrenze: -20℃ |
| Temperaturalarmwert | Obergrenze: 60℃, Untergrenze: -10℃ |
| Alarmspannungswert | 2700 mV |
| Parameter des Relais-Trockenkontakts | AC220V/5A Passiv, normalerweise offen (optionale Funktion) |
| Betriebsspannung | AC220V |
| Gesamtstromverbrauch | ≤5VA |
| Betriebstemperatur | -10℃ bis 70℃ |
| Betriebsfeuchtigkeit | ≤90 % RH, nicht kondensierend, nicht korrosiv |
| Höhe | ≤2500 Meter |
| Isolationswiderstand | ≥100MΩ (Temperatur zwischen 10~30℃, relative Luftfeuchtigkeit weniger als 80%) |

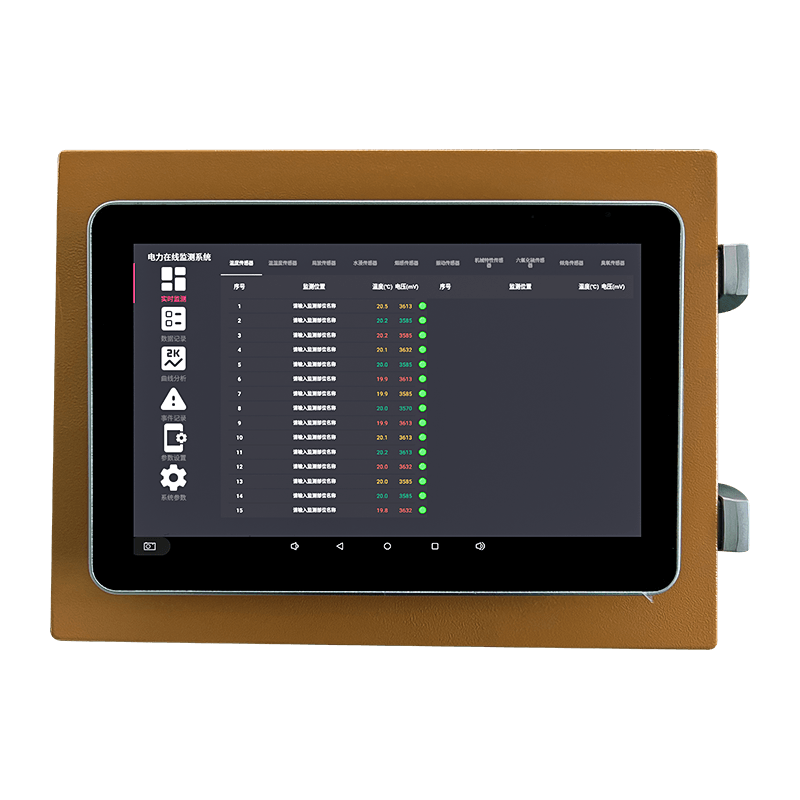

| Installationsmethode | Wandmontage, Einbaumontage |
