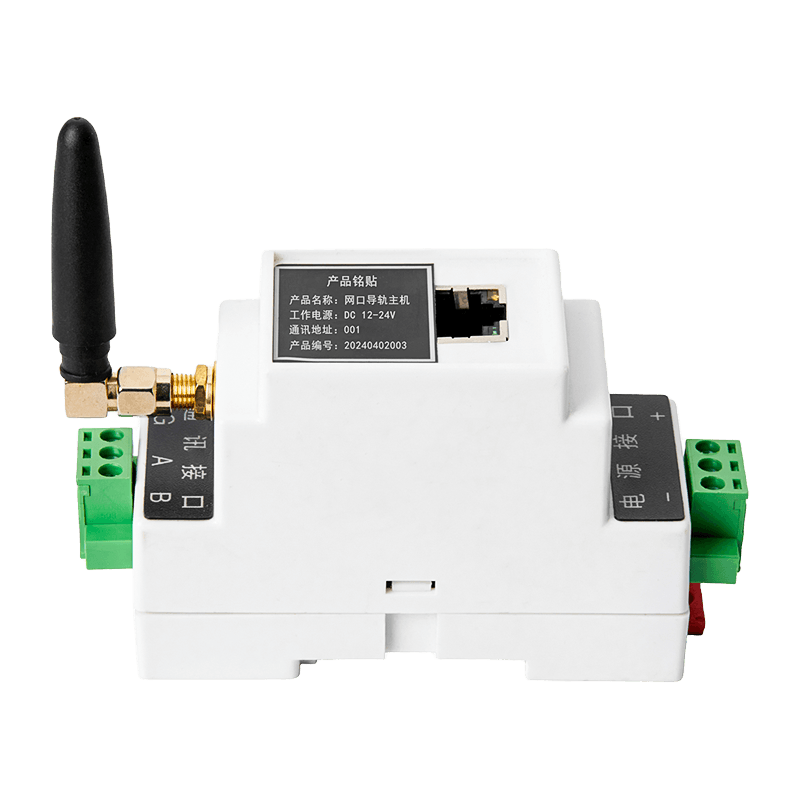

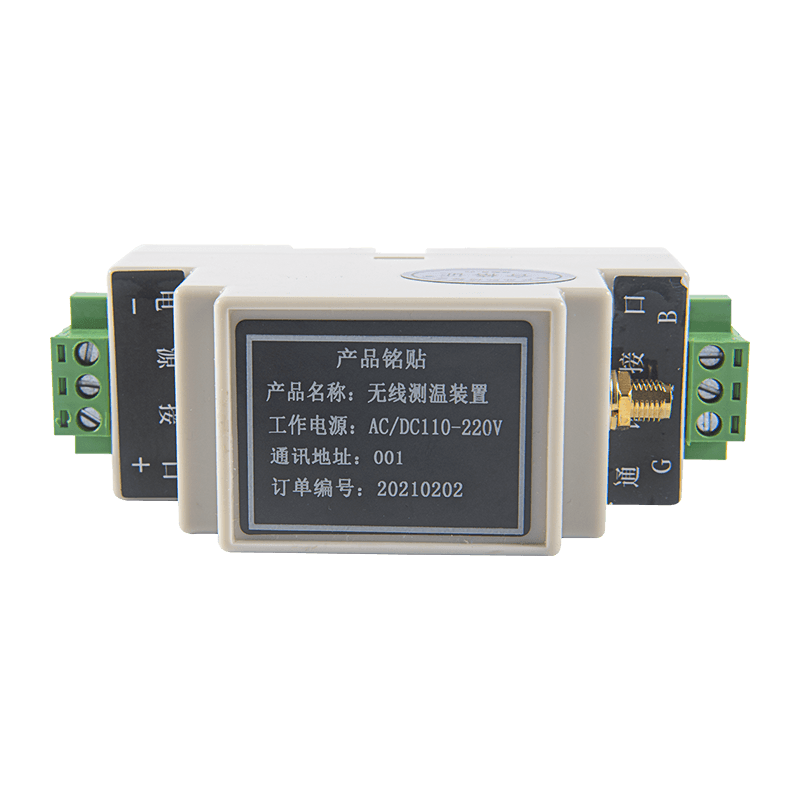

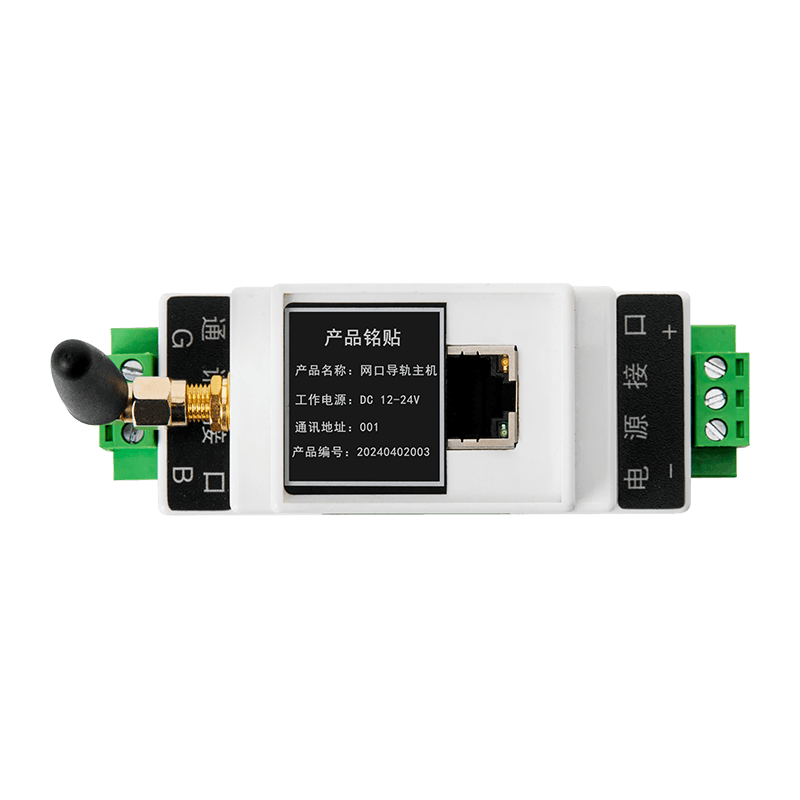

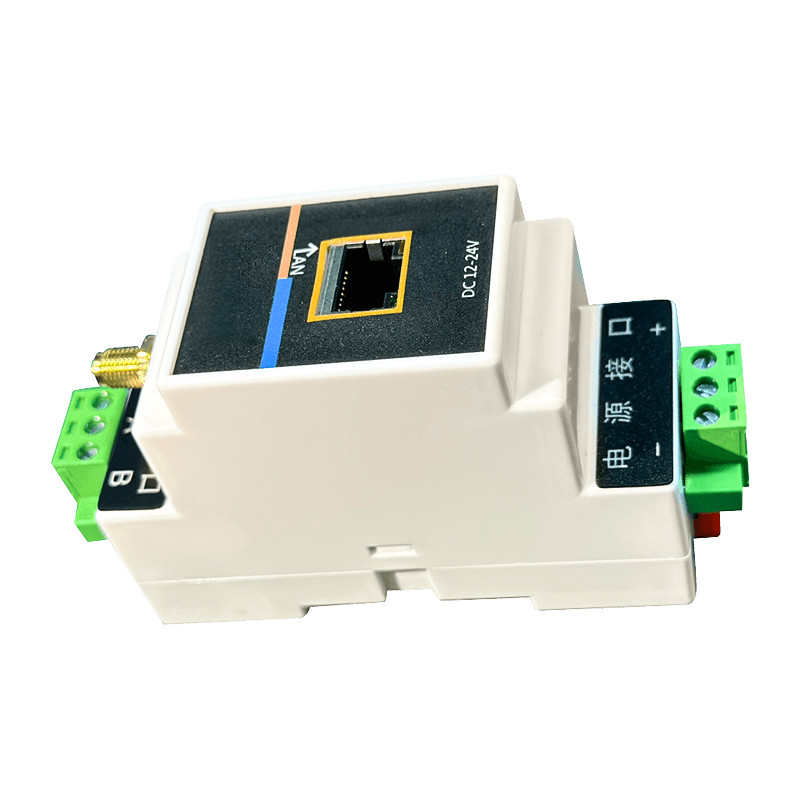

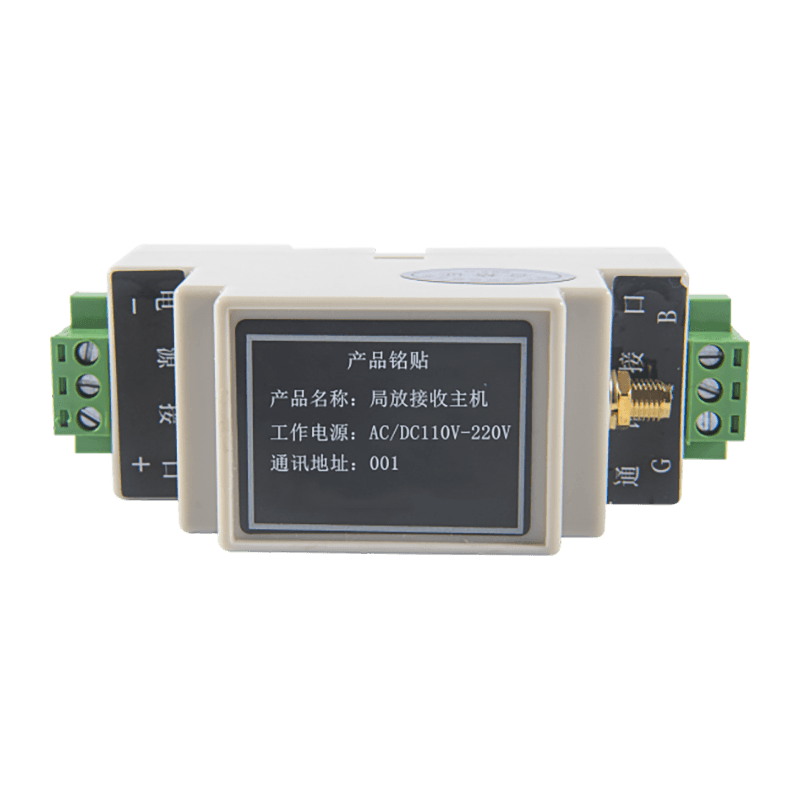

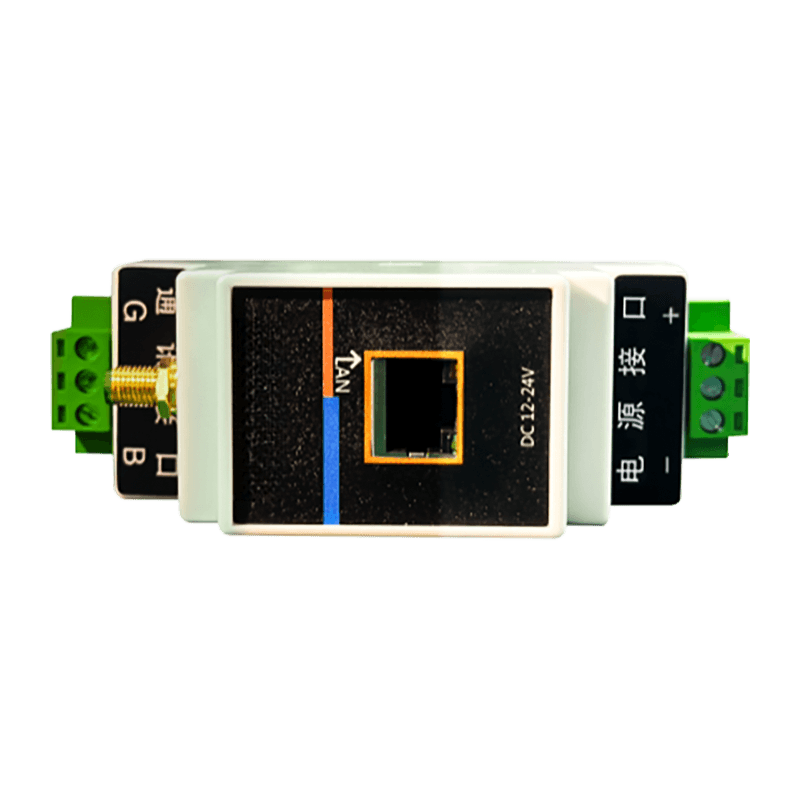

Haupteinheit zur Messung der Führungsschienentemperatur

Funktion

Veranschaulichen

Kommunikationsparameter

Die während der Kommunikation eingestellten Parameter.

Drahtlose Parameter

Passende Parameter zwischen Empfangsmodul und Temperatursensor.

Temperaturparameter

16-Bit-Daten, mit der höchstwertigen Ziffer zuerst, mit einer Genauigkeit von 0,1℃ und einem Fehler von ±1℃.

Spannungsparameter

Die Daten sind 16 Bit lang, wobei das höchstwertige Bit zuerst steht. Wenn der Sensor ein aktiver Sensor ist, ist dieser Wert die Batteriespannung. Wenn es sich um einen passiven Sensor handelt, ist dieser Wert die Spannung nach der Gleichrichtung und Regelung der Leistung.

ID-Registerparameter

Sensor-IDs können eingestellt werden.

Alarmtemperatur und Statusinformationen

Die Standardalarmtemperatur beträgt 90℃.

Statusinformationen: 0x0000 zeigt keine Temperaturüberschreitung an, 0xFFFF zeigt eine Temperaturüberschreitung an und 0x1111 zeigt eine negative Maximaltemperatur an. Eine positive Maximaltemperatur gibt die höchste Temperatur an, während eine negative Maximaltemperatur die niedrigste Temperatur anzeigt.

Technische Parameter

Technische Indikatoren

Nutzungsumgebung

Umgebungstemperatur

-25℃~70℃

Umgebungsfeuchtigkeit

≤95 %

Atmosphärendruck

80–110 kPa

Höhe

≤2500 Meter

Funktionierendes Netzteil

Stromversorgung

Gleichstrom 9–32 V, Wechselstrom 85–265 V

Anzahl der empfangenen

Maximale Anzahl anschließbarer Sensoren

240 Stk

Drahtloses Frequenzband

433M

Kommunikationsmethoden

TTL

RS485

Standard-Kommunikationsparameter

Baudrate

9600 Bps

Datenbits

8-Bit

Stoppbit

1 Bit

Überprüfungsmethode

Keine

Kommunikationsprotokoll

Standard-MODBUS-Protokoll (anpassbar)

Installationsmethode

Führungsschieneninstallation, Schraubeninstallation
