Funktionen
● Vollständig aus 316L-Edelstahl gefertigt, mit Schutzart IP68.
● Die Sonde hat Funktionen wie die Verhinderung von Sedimentation, die Verhinderung von Verletzungen durch scharfe Gegenstände und die Verhinderung des Wachstums von Meeresorganismen.
● RS485-Digitalausgang.
● Präzise Korrektur und Kompensation über den gesamten Temperaturbereich mit einer maximalen Designgenauigkeit von 0,1 %FS.
● Erfüllt die EMV-Umweltanforderungen.
Anwendungsgebiete
● Schifffahrt, Wasserschutz und Hydrologie, Messung des Wassertankfüllstands.
● Meeresüberwachung, Fluss- und Grundwasserspiegelüberwachung.
● Überwachung der städtischen Wasserversorgung und des städtischen Straßenabwassers.
● Überwachung der Flüssigkeitstiefe in Branchen wie Petrochemie und Energie.
Produktübersicht

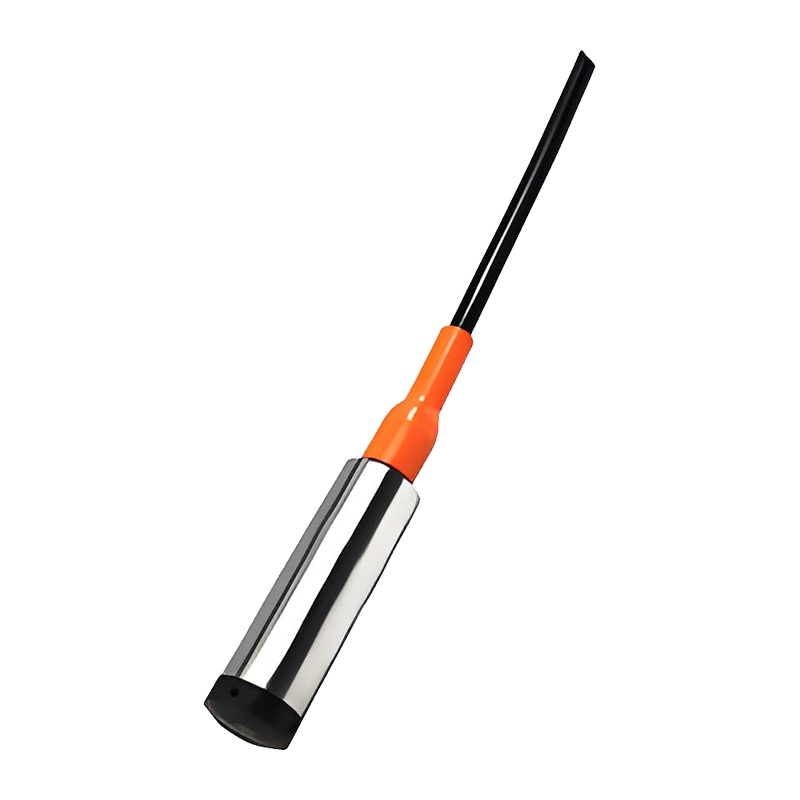

Der intelligente tauchfähige Füllstandstransmitter AI-LF ist eine neue Generation intelligenter Produkte, die einen leistungsstarken Drucksensor aus diffusem Silizium als Messelement verwenden. Es verfügt über eine präzise Korrektur und Kompensation der sensoreigenen Druck- und Temperatureigenschaften und überträgt Füllstandssignale über eine digitale RS485-Modbus-RTU-Schnittstelle.
Dieser Füllstandtransmitter wurde in Übereinstimmung mit nationalen Standards und Spezifikationen wie Marineprodukten, Explosionsschutzstandards, GJB150, GB/T2423 und JJG860 entworfen und entwickelt. Es wird außerdem gemäß den Anforderungen des Qualitätsmanagementsystems ISO9001:2015 und den Unternehmensstandards hergestellt und geprüft. Dieses Produkt wurde einer Langzeitverifizierung unterzogen und hat einen stabilen und zuverlässigen Datenbetrieb nachgewiesen. Es ist für raue Umgebungen mit starken Störungen geeignet und besitzt die Fähigkeit, starken elektromagnetischen Signalstörungen zu widerstehen.

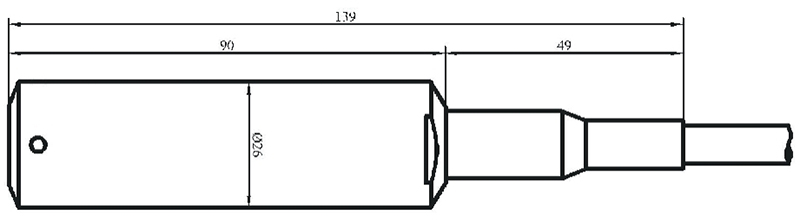

Äußere Struktur: (Einheit: mm)
Technische Parameter:
| Druckparameter |
| Reichweite | 0 mH2O～1 mH2O…200 mH2O |
| Überlastung | 2-facher Volldruck, 5-facher Überdruck für 5 mH2O und weniger. |
| Elektrische Parameter |
| Stromversorgung | 10V~28V Gleichstrom |
| Ausgangssignal | RS485-Modbus-Protokollausgang |
| Tragfähigkeit | Über den RS485-Bus können bis zu 99 Sender angeschlossen werden. |
| Isolationswiderstand | 100 MΩ, 50 V DC |
| Strukturparameter |
| Gehäuse | Edelstahl |
| Sensor | Edelstahl 316L |
| Dichtungsring | Fluorkautschuk |
| Kabel | ∅ 7,5 mm Polyethylen-Spezialkabel |
| Schutzstufe | IP68 |
| Umgebungsbedingungen |
| Medientauglichkeit | Verschiedene Flüssigkeiten, die Edelstahl 316L und Fluorkautschuk nicht angreifen |
| Kompensationstemperatur | -10℃~80℃ |
| Betriebstemperatur | -20℃~85℃ |
| Lagertemperatur | -40℃~125℃ |
| Leistungsindikatoren |
| Genauigkeit | ±0,1 % FS (Minimum) | ±0,5 %FS (Maximum) |
| Nullpunkt-Temperaturkoeffizient | ±0,05 %FS/℃ (≤5 mH2O) | ±0,02 %FS/℃ (>5 mH2O) |
| Vollständiger Temperaturkoeffizient | ±0,05 %FS/℃ (≤5 mH2O) | ±0,05 %FS/℃ (>5 mH2O) |
| Langzeitstabilität | ±0,3 %FS/Jahr (Maximum) |
