Funktionen
● Komplett aus 316L-Edelstahl gefertigt, mit Schutzart IP68.
● Mehr als 2-facher Überdruck und bis zu 5-facher Überdruck bei einer Reichweite von weniger als 5 Metern.
● Anti-Interferenz- und Blitzschlagschutzdesign.
● Hohe Präzision, hohe Stabilität und hohe Zuverlässigkeit.
Anwendungsgebiete
● Erdöl-, Chemie- und Energieindustrie.
● Städtische Wasserversorgung, hydrologische Erkundung, Geologie.
● Branchen wie Flüssigkeitsdruckerkennung und -steuerung.
Produktübersicht

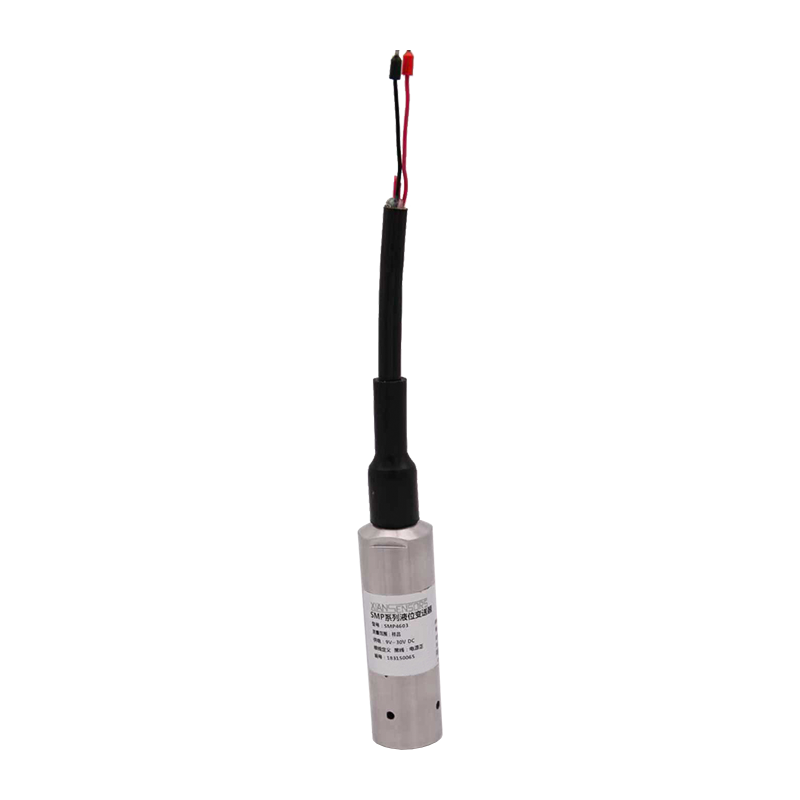

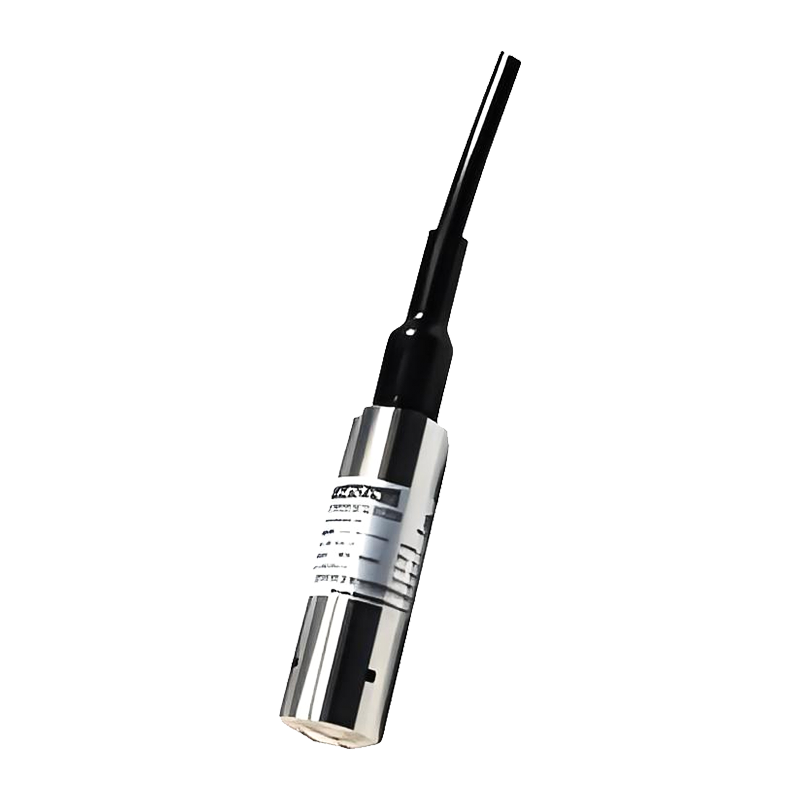

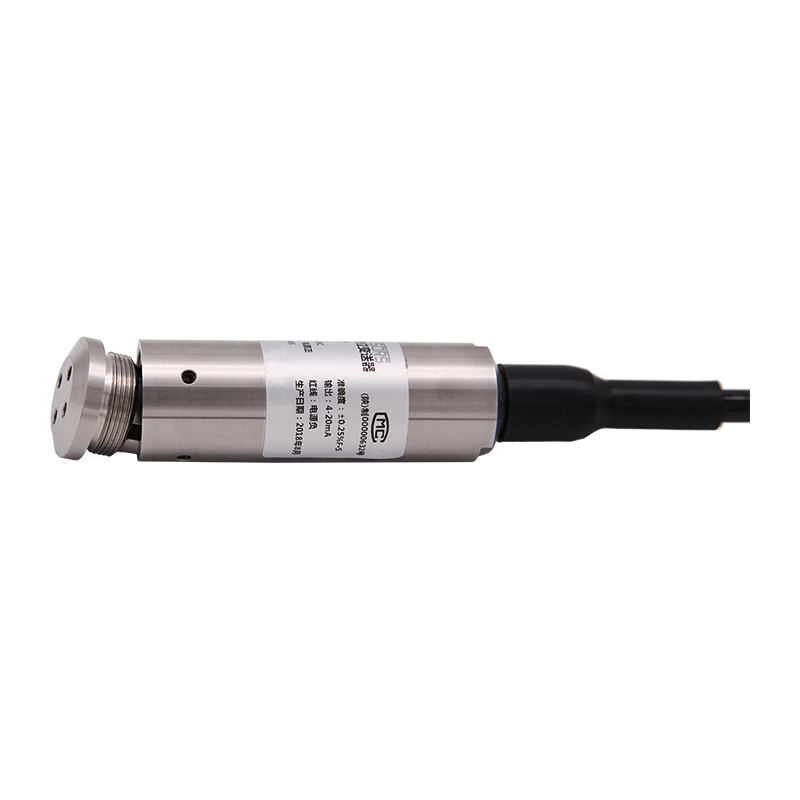

Der Allzweck-Füllstandmessumformer AI-LE verwendet als Messelement einen leistungsstarken Drucksensor aus diffundiertem Silizium. Es misst den hydrostatischen Druck der Flüssigkeit, der proportional zur Flüssigkeitstiefe ist, und wandelt ihn über eine Signalaufbereitungsschaltung in ein Standardstrom- oder Spannungssignal um, um eine genaue Messung der Flüssigkeitstiefe zu erreichen.
Dieses Produkt eignet sich zur Messung des Flüssigkeitsstands verschiedener Medien in petrochemischen, metallurgischen, Energie-, Pharma-, Wasserversorgungs- und Entwässerungssystemen und anderen Branchen.
Äußere Struktur: (Einheit: mm)
Technische Parameter:
| Druckparameter |
| Reichweite | 0 mH2O～1 mH2O┅200 mH2O |
| Überlastung | 2-facher Volldruck, 5-facher Überdruck für Bereiche einschließlich 5 mH2O. |
| Elektrische Parameter |
| Ausgabetyp | Aktueller Typ | Spannungstyp |
| Stromversorgung | 9~30V DC | 12~30V Gleichstrom |
| Ausgangssignal | 4mA~20mA DC (Zweileitersystem) | 0/1V~5/10V DC (Dreileitersystem) |
| Lastwiderstand | ≤（U-9）/0,02 Ω (Zweileitersystem) | ≥10k (Dreileitersystem) |
| Strukturparameter |
| Gehäuse | Edelstahl |
| Sensor | Edelstahl 316L |
| Dichtungsring | Fluorkautschuk |
| Kabel | ∅7,5 mm Polyethylen-Spezialkabel |
| Schutzniveau | IP68 |
| Umgebungsbedingungen |
| Medientauglichkeit | Verschiedene Flüssigkeiten, die Edelstahl 316L und Fluorkautschuk nicht angreifen |
| Kompensationstemperatur | -10℃~80℃ |
| Betriebstemperatur | -20℃~85℃ |
| Lagertemperatur | -40℃~125℃ |
| Leistungsindikatoren |
| Genauigkeit | ±0,25 % FS (typisch) | ±0,5 %FS (Maximum) |
| Nullpunkttemperaturfehler | ±0,05 %FS/℃ (≤5 mH2O) | ±0,02 %FS/℃ (>5 mH2O) |
| Empfindlichkeitsfehler | ±0,05 %FS/℃ (≤5 mH2O) | ±0,05 %FS/℃ (>5 mH2O) |
| Langzeitstabilität | ±0,3 %FS/Jahr (maximal) |
