Funktionen
● Großer Messbereich, -0,1 MPa bis 100 MPa.
● Komplett aus Edelstahl gefertigt, verschiedene Druckschnittstellentypen.
● Zuverlässige Leistung, sicher und einfach zu bedienen.
● Verschiedene Ausgangssignaltypen.
● Verpolungsschutz und sofortiger Überstrom- und Überspannungsschutz erfüllen die EMI-Schutzanforderungen.
● Eigensichere explosionsgeschützte Produkte erfüllen die Designanforderungen der Norm GB3836.4.
● Explosionsgeschützte Produkte erfüllen die Designanforderungen der nationalen Norm GB3836.2.
Produktübersicht

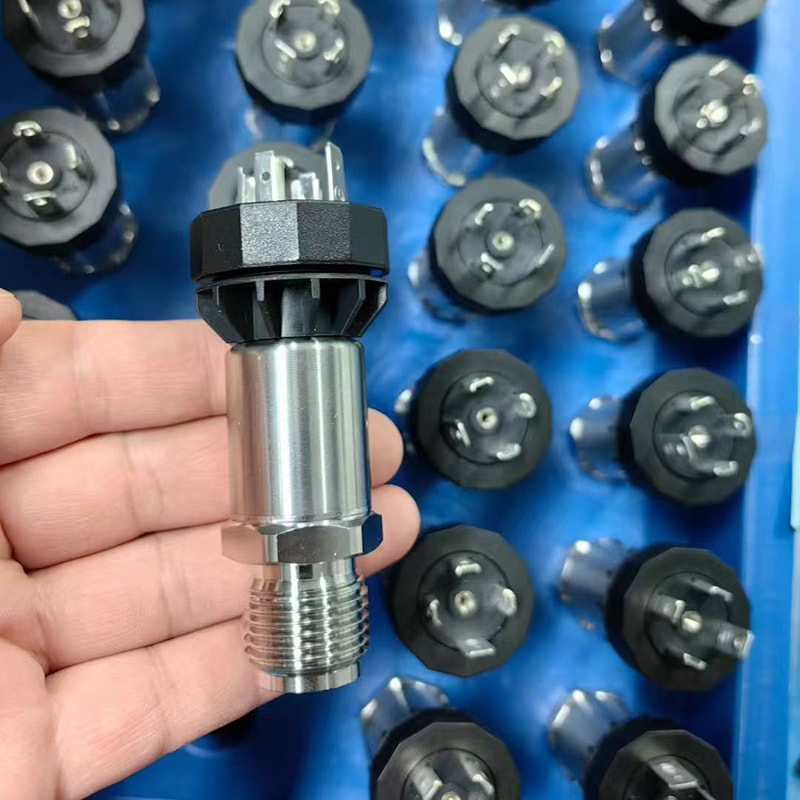

Der Hirschmann-Drucktransmitter AI-TH verwendet als Signalmesselement einen piezoresistiven OEM-Drucksensor mit einer Edelstahlmembran. Es wird automatisierten Computertests unterzogen und nutzt die Lasertrimmtechnologie zur Nullpunkt- und Temperaturkompensation über einen weiten Temperaturbereich. Der in einem Edelstahlgehäuse untergebrachte Signalverarbeitungsschaltkreis wandelt das Sensorsignal in ein Standardausgangssignal um. Das gesamte Produkt wurde strengen Tests und Alterungsprüfungen der Komponenten, Halbzeuge und Fertigprodukte unterzogen, um eine stabile und zuverlässige Leistung zu gewährleisten.
Aufgrund seiner hervorragenden Zuverlässigkeit, Flexibilität und Vielseitigkeit wird dieses Produkt häufig zur Druckmessung und -steuerung in industriellen Prozessen wie Erdöl, Chemie, Metallurgie, Energie und Wasserstand eingesetzt.

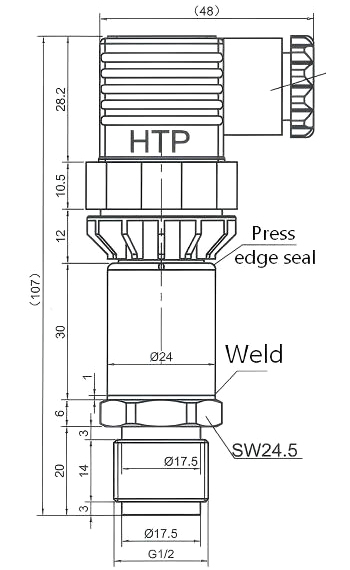

Äußere Struktur: (Einheit: mm)
Dieses Bild dient nur als Referenz; das tatsächliche Produkt hat Vorrang. Druckschnittstellen können individuell angepasst werden.
Technische Parameter:
| Reichweite | -0,1M p a ▪▪▪ 0MPa～0,01MPa ▪▪▪ 100MPa |
| Überlastung | 2-facher Volldruck oder 110 MPa (je nachdem, welcher Wert niedriger ist) |
| Art des Stresses | Manometerdruck, Absolutdruck oder versiegelter Manometerdrucktyp |
| Genauigkeit | ±0,5 % FS |
| Langzeitstabilität | Maximal ±0,3 %FS/Jahr |
| Nullpunkt-Temperaturkoeffizient | 0,03 % FS/℃ (≤100 kPa); 0,02 % FS/℃ (> 100 kPa) |
| Vollständiger Temperaturkoeffizient | 0,03 % FS/℃ (≤100 kPa); 0,02 % FS/℃ (> 100 kPa) |
| Kompensationstemperatur | -10℃~80℃ |
| Betriebstemperatur | -30℃~80℃, eigensicherer Typ -10℃~60℃ |
| Lagertemperatur | -40℃~125℃ |
| Ausgabetyp | Stromart (Zweileitersystem) | Spannungsart (Dreileitersystem) |
| Stromversorgung | 10~30 VDC | 10~30 VDC |
| Ausgangssignal | 4mA~20mADC | 0/1~5/10 VDC |
| Isolationswiderstand | 100 MΩ, 100 VDC |
| Gehäuseschutz | IP65 (Steckertyp) |
| Elektrischer Anschluss | Heßmann |
| Druckanschluss | G1/2-Außengewinde (auf Anfrage anpassbar) |
