Funktionen
● Zuverlässige Leistung, sicher und einfach zu bedienen
● Es verfügt über einen Kurzschlussschutz und einen Verpolungsschutz.
● Es kann Manometerdruck, Absolutdruck und Dichtungsreferenzdruck messen.
● Designanforderungen von ExiaⅡCT6 gemäß der nationalen Norm GB3836.4
Anwendungsgebiete
● Erdöl-, Chemie- und Energieindustrie
● Städtische Wasserversorgung und hydrologische Erkundung
● Gerätezubehör, Hydraulik und andere Branchen
Der universelle piezoresistive Drucktransmitter AI-TE ist ein von unserem Unternehmen entwickelter und hergestellter piezoresistiver Drucktransmitter. Es kann den Nullpunkt und den Vollausschlag einstellen. Es verwendet einen piezoresistiven Drucksensor mit hoher Stabilität und Zuverlässigkeit sowie eine leistungsstarke senderspezifische Schaltung, was zu einer stabilen und zuverlässigen Gesamtleistung führt.
Die Produkte werden häufig zur Erkennung und Steuerung des Flüssigkeitsdrucks in Branchen wie Erdöl, Chemie, Energie, Hydrologie und Geologie eingesetzt.

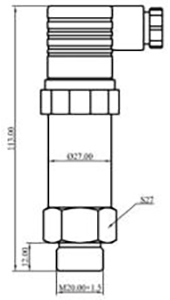

Äußere Struktur: (Einheit: mm)
 |  |

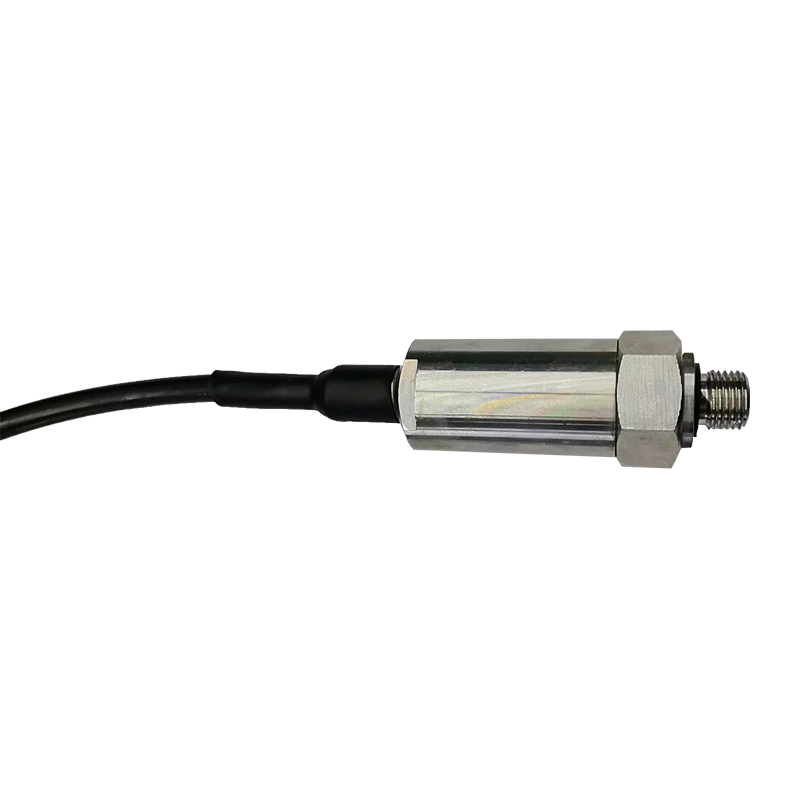

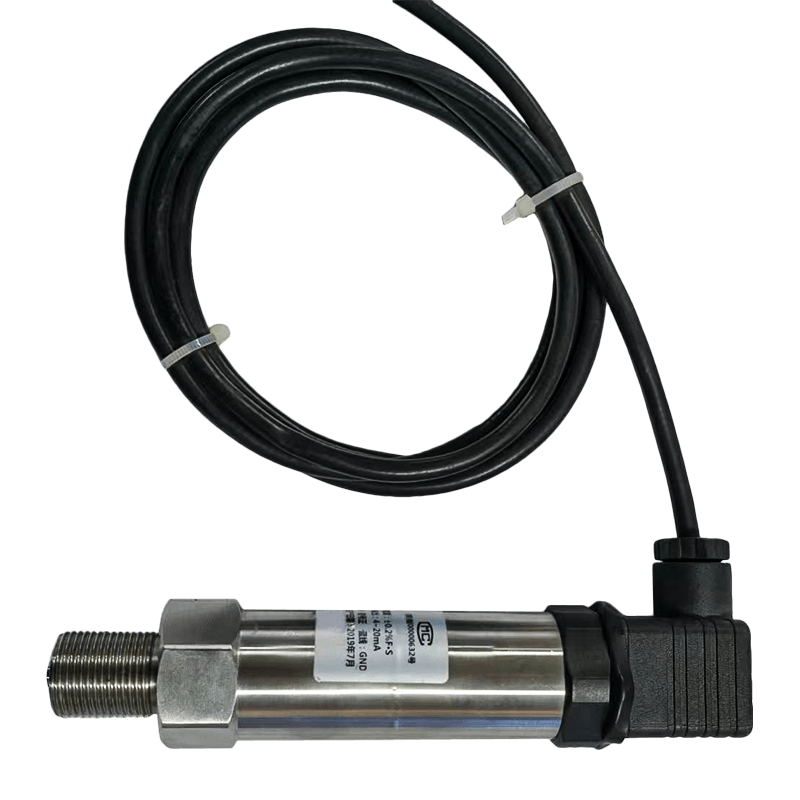

| Hirschmann-Typ | Kabeltyp |
Technische Parameter:
| Druckparameter |
| Reichweite | -0,1 MPa⋯0MPa~0,01 MPa⋯100MPa |
| Überlastung | 2-facher Volldruck oder 110 MPa (je nachdem, welcher Wert niedriger ist) |
| Art des Stresses | Überdruck, Absolutdruck, versiegelter Überdruck |
| Elektrische Parameter |
| Ausgabetyp | Aktueller Typ | Spannungstyp |
| Stromversorgung | 9~30V DC | 12~30V Gleichstrom |
| Ausgangssignal | 4mA~20mA DC (Zweileitersystem) | 0/1V~5/10V DC (Dreileitersystem) |
| Lastwiderstand | ≤(U-9)/0,02 | ≥10k |
| Isolationswiderstand | 100 MΩ, 100 V DC |
| Strukturparameter |
| Gehäuse | Edelstahl |
| Sensor | Edelstahl 316L |
| Dichtungsring | Fluorkautschuk |
| Kabel | ∅7,5 mm Polyethylen-Spezialkabel |
| Schutzstufe | IP65 (Steckertyp) | IP68 (Kabeltyp) |
| Umgebungsbedingungen |
| Medientauglichkeit | Verschiedene Flüssigkeiten, die Edelstahl 316L und Fluorkautschuk nicht angreifen |
| Kompensationstemperatur | -10℃ bis 80℃ |
| Betriebstemperatur | -30℃~ 80℃ |
| Lagertemperatur | -40℃~125℃ |
| Leistungsindikatoren |
| Genauigkeit | ±0,25 % FS (typisch) | ±0,5 %FS (maximal) |
| Nullpunkt-Temperaturkoeffizient | 0,03 % FS/℃ (≤100 kPa); 0,02 % FS/℃ (>100 kPa) |
| Vollständiger Temperaturkoeffizient | 0,03 % FS/℃ (≤100 kPa); 0,02 % FS/℃ (>100 kPa) |
| Langzeitstabilität | ±0,3 %FS/Jahr (maximal) |
