Funktionen
● Komplett aus Edelstahl gefertigt, kompakt, leicht und einfach zu installieren.
● Der Sensor ist ein diffuser Silizium-Drucksensor mit einer Membran aus 316L-Edelstahl.
● Nach der Temperaturkompensation und dem Alterungsscreening ist die Leistung stabil und zuverlässig.
● Die Schaltung verfügt über mehrere Schutzschichten und eine hohe Zuverlässigkeit und erfüllt die EMV-Anforderungen.
● Hohe Präzision, hohe Stabilität.
Anwendungsgebiete
● Erdöl-, Chemie- und Energieindustrie
● Städtische Wasserversorgung, hydrologische Erkundung, Geologie
● Branchen wie Flüssigkeitsdruckerkennung und -steuerung
Produktübersicht

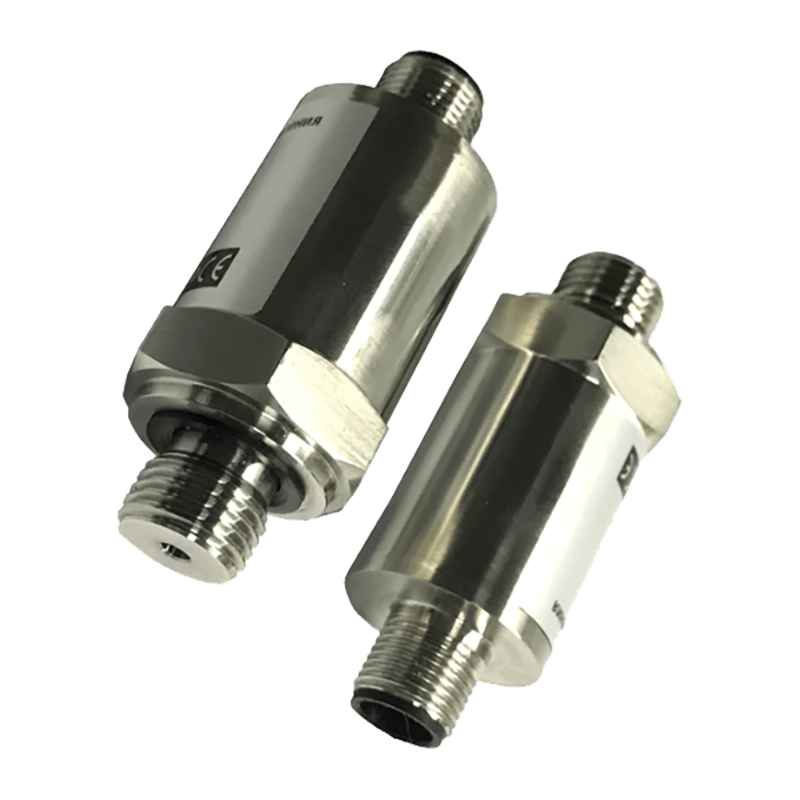

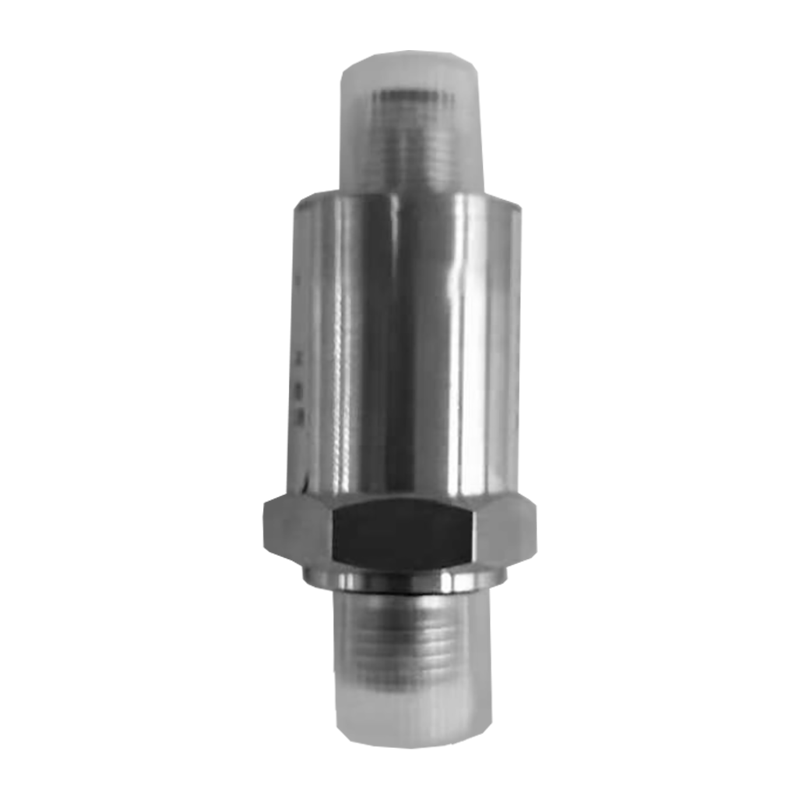

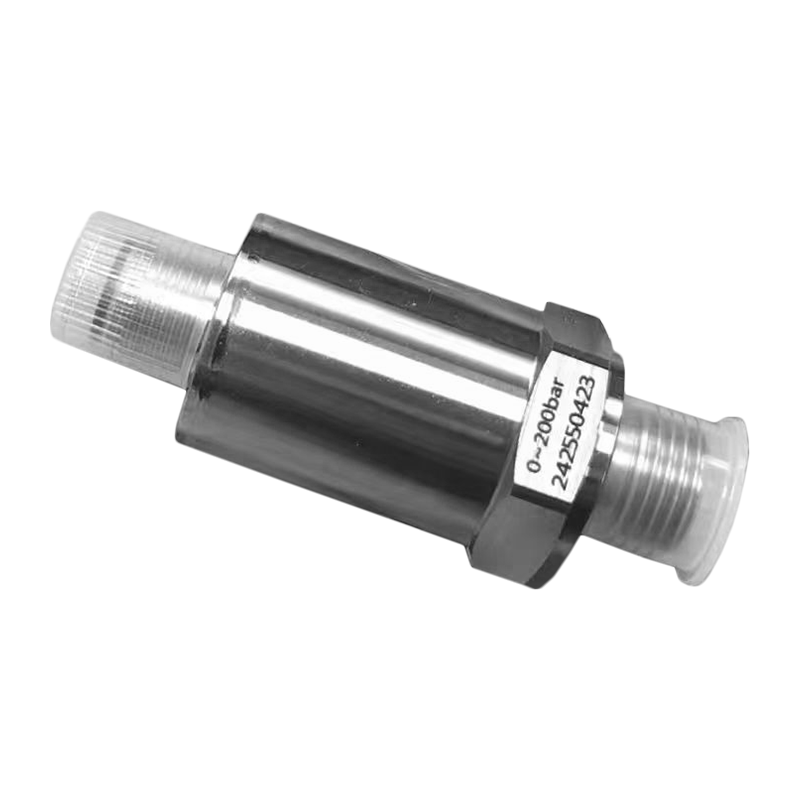

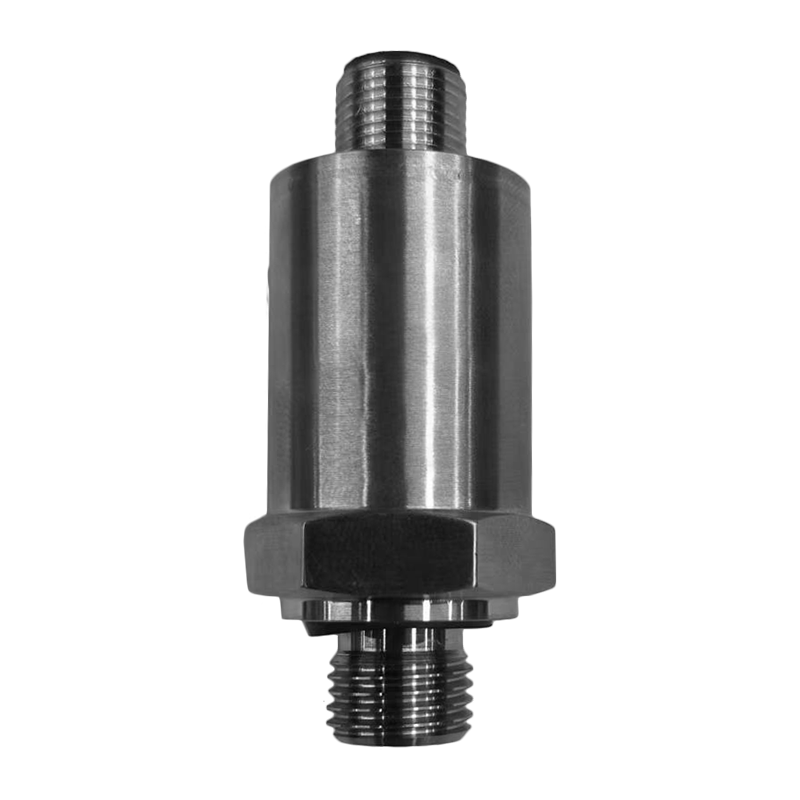

Der piezoresistive Drucktransmitter AI-TS, ein Kompaktmodell, ist ein kleiner, hochstabiler Drucktransmitter, der von unserem Unternehmen entwickelt und hergestellt wird. Es nutzt einen äußerst stabilen und zuverlässigen piezoresistiven Drucksensor und eine leistungsstarke, dedizierte Senderschaltung, was zu einer stabilen und zuverlässigen Gesamtleistung führt. Es bietet mehrere Druckbereiche und Signalausgabemethoden sowie eine Vielzahl von Anschlüssen und Druckschnittstellen zur Auswahl.

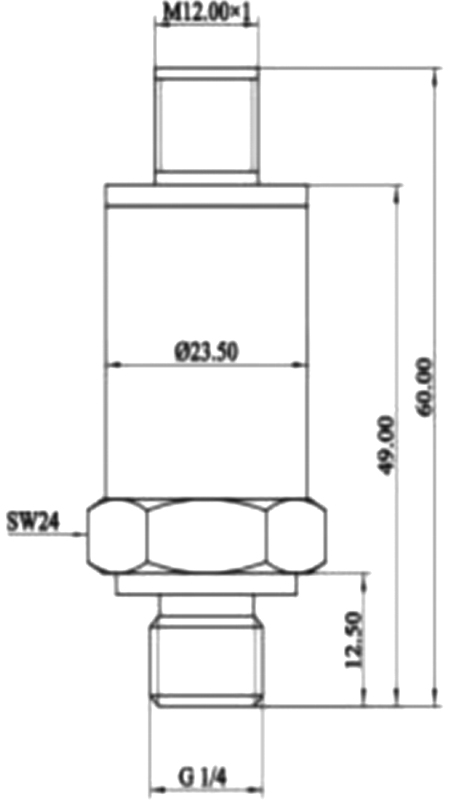

Äußere Struktur: (Einheit: mm)

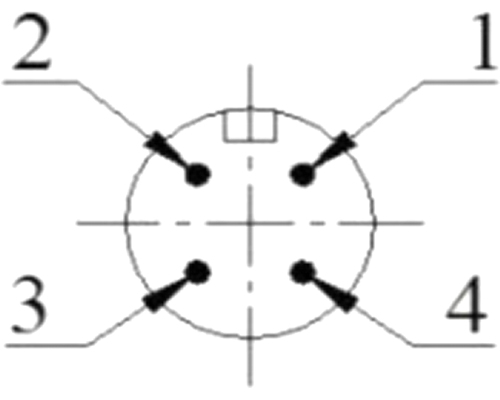

 |  Elektrischer Anschluss M12*1 |
Technische Parameter:
| Druckparameter |
| Reichweite | 0MPa~10MPa┅40MPa |
| Überlastung | 2-facher Vollausschlag |
| Art des Drucks | Überdruck, Absolutdruck, versiegelter Überdruck |
| Elektrische Parameter |
| Ausgabetyp | Aktueller Typ | Spannungstyp |
| Stromversorgung | 6,5 ~ 32 V Gleichstrom | 5V DC / 24V |
| Ausgangssignal | 4mA~20mA DC (Zweileitersystem) | 0,5V~4,5V / 0~10V DC (Dreileitersystem) |
| Lastwiderstand | ≤(U-9)/0,02 | ≥10k |
| Isolationswiderstand | 100 MΩ, 100 V DC |
| Strukturparameter |
| Gehäuse | Edelstahl |
| Schutzstufe | IP65 |
| Umgebungsbedingungen |
| Medientauglichkeit | Verschiedene Medien, die Edelstahl nicht angreifen |
| Kompensationstemperatur | -10℃~80℃ |
| Betriebstemperatur | -30℃~ 80℃ |
| Lagertemperatur | -40℃~125℃ |
| Leistungsindikatoren |
| Genauigkeit | ±0,5 %FS (Maximum) | ±0,25 % FS (Minimum) |
| Nullpunkt-Temperaturkoeffizient | 0,03 % FS/℃ (≤ 100 kPa); 0,02 % FS/℃ (> 100 kPa) |
| Vollständiger Temperaturkoeffizient | 0,03 % FS/℃ (≤ 100 kPa); 0,02 % FS/℃ (> 100 kPa) |
| Langzeitstabilität | ±0,3 %FS/Jahr (maximal) |
