Funktionen
Messbereich: -0,1 MPa...0 MPa ~ 0,01 MPa...100 MPa.
Mit dem Display wird der Druckwert in Echtzeit angezeigt.
Die Nullpunkt- und Vollkalibrierung ist praktisch.
Verpolungsschutz und Strombegrenzungsschutz.
Beständig gegen Blitzeinschläge und Druckstöße.
Hohe Präzision, hohe Stabilität und hohe Zuverlässigkeit.
Anwendungsgebiete
Industrielle Prozesskontrolle
Hydraulische Messung
Druckmessung in verschiedenen rauen Umgebungen
Produktübersicht

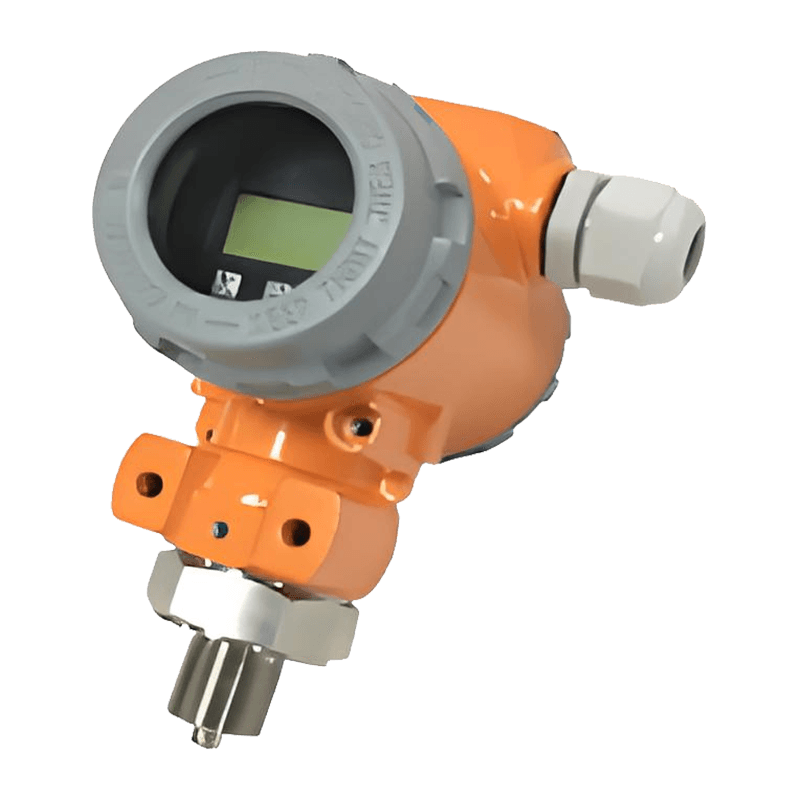

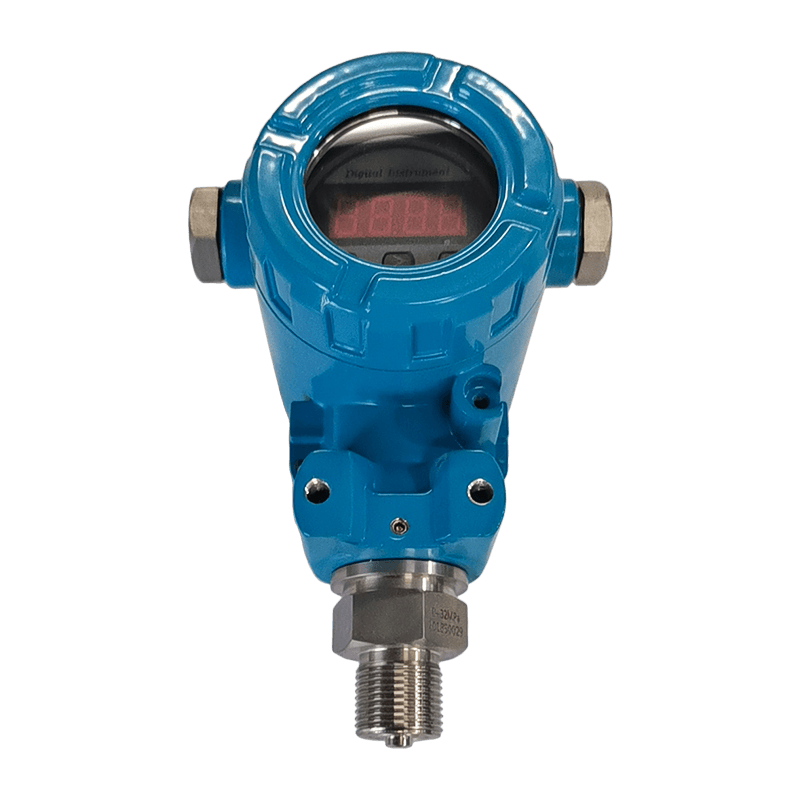

Der explosionsgeschützte AI-TD-Drucktransmitter mit Digitalanzeige verwendet einen Silizium-Drucksensor mit einer Edelstahlmembran als Signalmesselement und verwendet einen speziellen IC-Schaltkreis für die Nullpunkt- und Temperaturleistungskompensation über einen weiten Temperaturbereich. Dieser Drucktransmitter verfügt über eine LCD-Digitalanzeige und ist explosionsgeschützt zertifiziert.
Dieses Produkt wird zur Druckmessung in industriellen Prozessen wie Erdöl, Chemie, Metallurgie, Energie und Hydrologie verwendet.

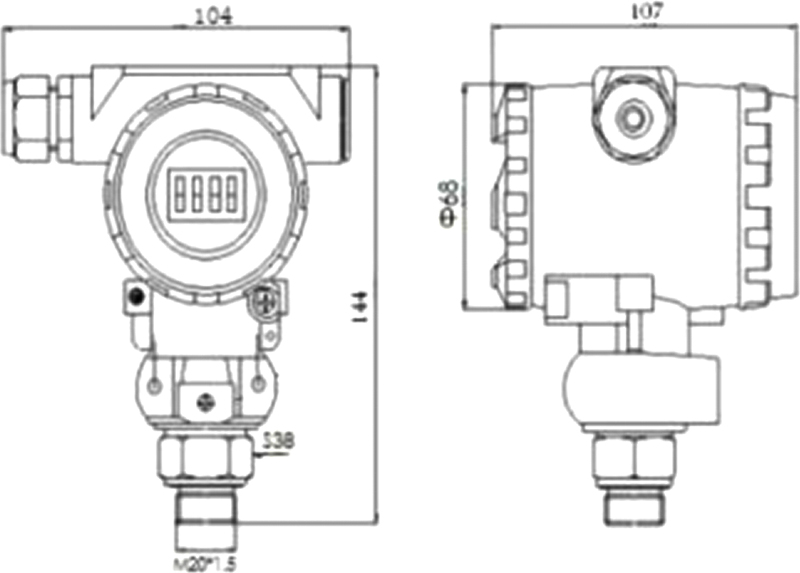

Äußere Struktur: (Einheit: mm)
Dieses Bild dient nur als Referenz; das tatsächliche Produkt hat Vorrang. Druckschnittstellen können individuell angepasst werden.
Technische Parameter:
| Druckparameter |
| Reichweite | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Überlastung | 2-facher Vollausschlag oder 110 MPa (je nachdem, welcher Wert niedriger ist) |
| Art des Drucks | Überdruck, Absolutdruck, versiegelter Überdruck |
| Elektrische Parameter |
| Stromversorgung | 12~32V Gleichstrom |
| Ausgangssignal | 4mA~20mA DC (Zweileitersystem) |
| Lastwiderstand | ≤ (U-12) /0,02Ω |
| Strukturparameter |
| Gehäuse | Explosionsgeschütztes Gehäuse aus Aluminiumguss |
| Sensor | Edelstahl 316L |
| Dichtungsring | Fluorkautschuk |
| Schutzniveau | IP65 |
| Umgebungsbedingungen |
| Medientauglichkeit | Verschiedene Flüssigkeiten, die Edelstahl 316L und Fluorkautschuk nicht angreifen |
| Kompensationstemperatur | - 10℃~80℃ |
| mittlere Temperatur | -30℃~80℃ (LCD-Anzeigetyp: -20℃~80℃) |
| Lagertemperatur | -40℃~125℃ (LCD-Anzeigetyp: -20℃~80℃) |
| Leistungsindikatoren |
| Genauigkeit | ≤±0,1 % FS (Minimum) | ≤±0,25 % FS (typisch) | ≤±0,5 %FS (Maximum) |
| Nullpunkt-Temperaturkoeffizient | ±0,03 %FS/℃ (≤100 kPa) | ±0,02 % FS/℃ (> 100 kPa) |
| Vollständiger Temperaturkoeffizient | ±0,03 %FS/℃ (≤100 kPa) | ±0,02 % FS/℃ (> 100 kPa) |
| Langzeitstabilität | ±0,2 %FS/Jahr (maximal) |
