AIG-150E-02

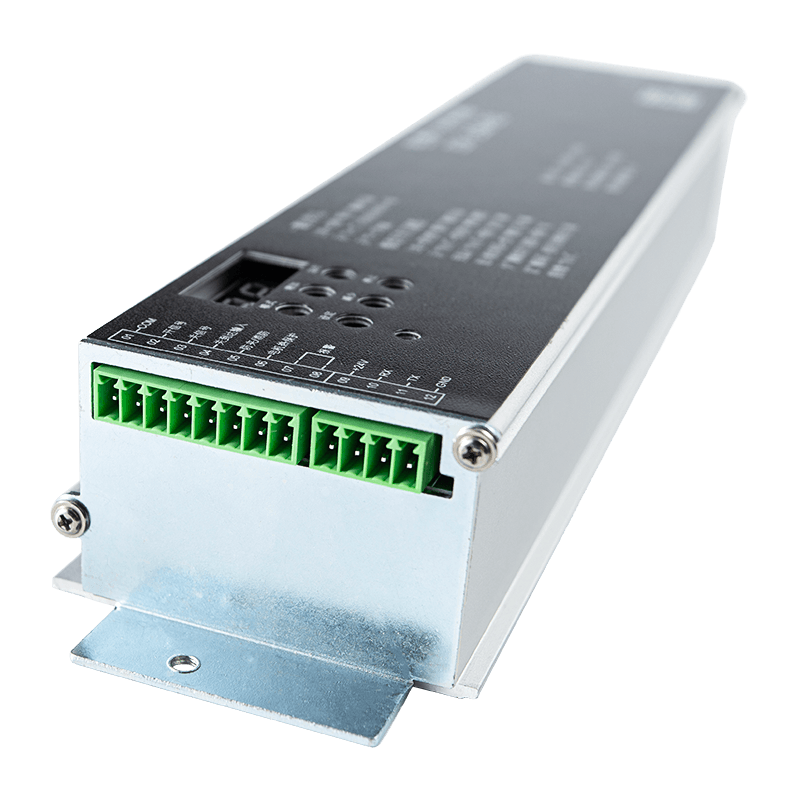

Bürstenloser Gleichstrom-Aufzugstür-Controller

  • Bürstenloser Gleichstrom-Aufzugstür-Controller
  • Bürstenloser Gleichstrom-Aufzugstür-Controller
  • Bürstenloser Gleichstrom-Aufzugstür-Controller
  • Bürstenloser Gleichstrom-Aufzugstür-Controller
  • Bürstenloser Gleichstrom-Aufzugstür-Controller
  • Bürstenloser Gleichstrom-Aufzugstür-Controller

Produktbeschreibung

Modell: Der AIG-150E-02 ist ein bürstenloser Gleichstromregler, der speziell für Aufzugtüren entwickelt wurde.

Stromversorgung und Eingang: Der Betrieb erfolgt über einen einphasigen 220-V-Eingang mit einer Dreileiter-(Telekommunikations-)Verkabelungsmethode.

Systemkompatibilität: Es ist für den Betrieb mit bürstenlosen Gleichstrommotoren konzipiert, insbesondere mit dem Modell MT02-WS-100W.

Anwendungen

Hauptverwendung: Das Gerät dient als Schiebetürsteuerung.

Spezifische Einstellungen: Das System umfasst Konfigurationen für bestimmte Arten von Türen, wie z. B. medizinische Tore (sowohl Encoder-synchrone als auch bürstenlose DC-Versionen).

Umgebung: Kompatible Motoren wie der MT01-YC-43W sind für Betriebstemperaturen zwischen -20 °C und 50 °C ausgelegt.

Hauptmerkmale

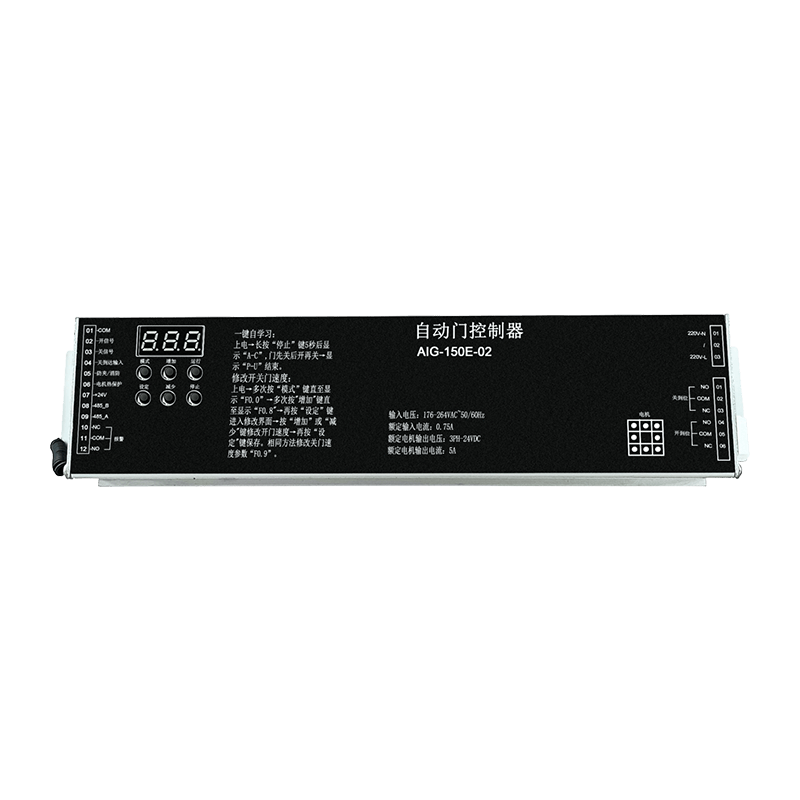

Statusüberwachung: Eine digitale Röhrenanzeige liefert Echtzeit-Feedback zum Betriebszustand, wie z. B. automatische Türbreitenmessung (A_c), normales Öffnen (Uoo) und Schließen (Uco).

Anpassbare Parameter:

Benutzerparameter (P-Serie): Ermöglicht die Anpassung der Öffnungs-/Schließgeschwindigkeiten, der automatischen Schließverzögerungszeiten und des Einklemmschutzmoments.

Technikerparameter (F-Serie): Bietet eine umfassendere Kontrolle über Motorpolpaare, Untersetzungsverhältnisse und erweiterte KP/KI-Einstellungen des Geschwindigkeitsrings für sanfte Beschleunigung und Verzögerung.

Drehmomentsteuerung: Die Steuerung verwaltet verschiedene Drehmomentphasen, einschließlich Startdrehmoment, Einklemmschutzdrehmoment und Haltedrehmoment, sobald die Tür angebracht ist.

Betriebsmodi: Unterstützt Primär-Sekundär-Modelle, Notbatteriemodi und einen alternden Demomodus zum Testen,

Vorteile und Sicherheitsfunktionen

Sicherheitsschutz: Die Steuerung verfügt über eine integrierte Blockiererkennung (Empfindlichkeit einstellbar), um zu erkennen, wenn der Weg einer Tür blockiert ist.

Diagnosetools: Ein umfassendes Fehlerbehebungssystem identifiziert spezifische Fehler wie Encoder-/Hall-Fehler (E02), Überspannung (E05) und Motorüberlastung (E18).

Betriebssicherheit: Um die Sicherheit zu gewährleisten, erfordert das System eine professionelle Installation, eine strikte Erdung des Erdungskabels und die Verwendung abgeschirmter Kabel für Encoder, um Störungen zu verhindern.

Wartungsfunktionen: Der Controller verfolgt die gesammelten Arbeitsstunden und ermöglicht eine „Parameterwiederherstellung“, um das Gerät für bestimmte Tortypen auf die Werkseinstellungen zurückzusetzen.

Produktleistungsparameter

Eingangsspannung

176–264 VAC, 50/60 Hz

Motorkompatibilität

Unterstützt Hochspannungs-Servomotoren oder Hochspannungs-Asynchronmotoren;

maximaler Ausgangsstrom: 3A;

maximale Ausgangsleistung: 500W

Eingangssignale

Öffnen, Schließen, Einklemmschutz/Brandschutz, Ankunft, Motor-Thermoschutz

Relaisausgangssignale

Offen-Position erreicht, Schließ-Position erreicht, Fehleralarm

Kommunikationsschnittstelle

Ein serieller Kommunikationsanschluss, anschließbar an einen externen Touchscreen oder ein Debugging-Panel

Anwendungsbereich

Geeignet für allgemeine synchrone Aufzugstürantriebe und allgemeine asynchrone Aufzugstürantriebe
