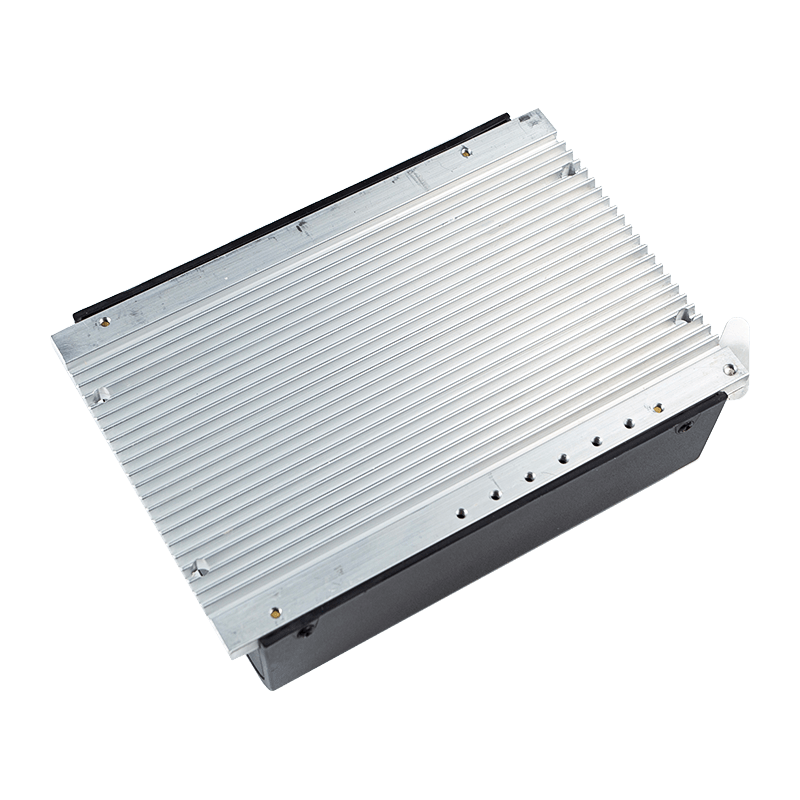

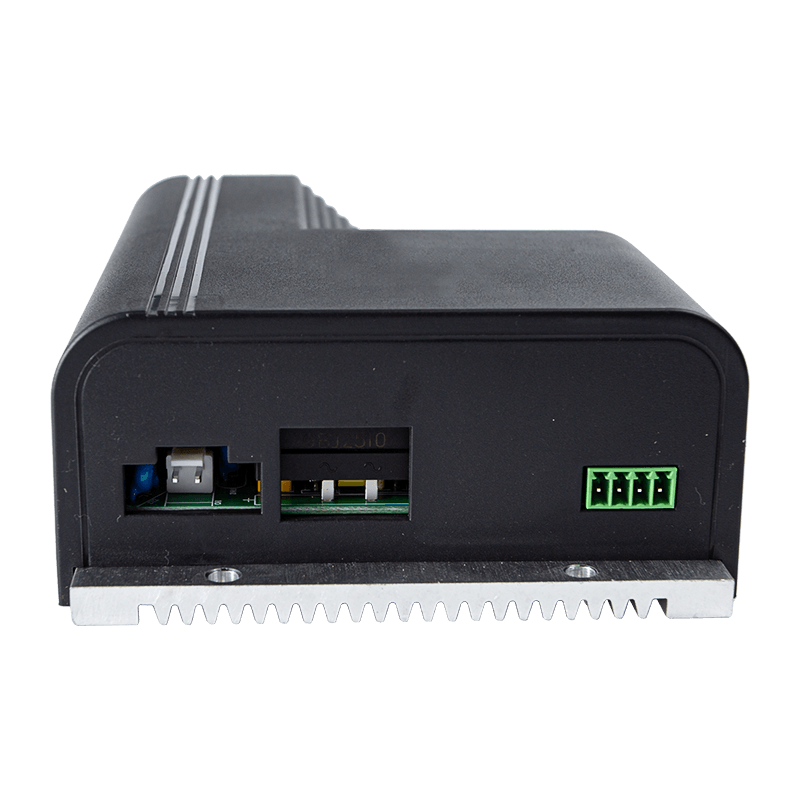

AIG-500E-01

Aufzugstürsteuerung

  • Aufzugstürsteuerung
  • Aufzugstürsteuerung
  • Aufzugstürsteuerung
  • Aufzugstürsteuerung
  • Aufzugstürsteuerung
  • Aufzugstürsteuerung
  • Aufzugstürsteuerung
  • Aufzugstürsteuerung

Produktbeschreibung

Gerätetyp: Ein Hochleistungs-Servocontroller für Aufzugstüren, der für die präzise Steuerung von Aufzugstürsystemen entwickelt wurde.

Steuerungsmethode: Nutzt eine vollständig geschlossene Raumvektor-PWM-Steuerung.

Systemkompatibilität: Speziell für den Einsatz mit dem Permanentmagnet-Servomotor MT01-TB-120W entwickelt.

Leistungsanforderungen: Betrieb mit einer einphasigen Eingangsspannung von 176–264 V Wechselstrom (50/60 Hz).

Hauptmerkmale

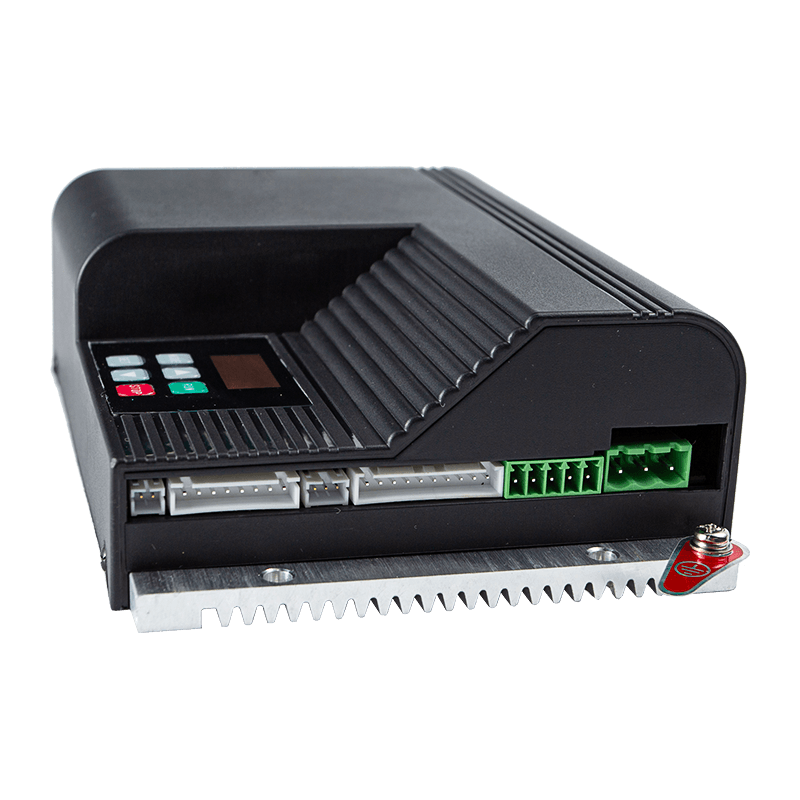

Umfassende Überwachung: Verfügt über eine digitale Anzeige, die Ausgangsgeschwindigkeit, Strom, Sammelschienenspannung, Türposition und Gesamtlaufzeit verfolgt.

One-Touch-Inbetriebnahme: Beinhaltet eine automatisierte „One-Key-Debugging“-Funktion (A-c), die die Türbreite misst und die Ausgangsposition testet.

Umfangreiche Parametrisierung:

Türkurven (Gruppen O und C): Ermöglicht die Feinabstimmung von vier verschiedenen Geschwindigkeitsstufen, einschließlich spezifischer Pufferabstände, Beschleunigungs- und Verzögerungsgeschwindigkeiten für Öffnungs- und Schließzyklen.

Technikerparameter (Gruppe F): Verwaltet Motorpolpaare, Encoderleitungen und Relaisausgangsfunktionen.

Flexibler I/O: Ausgestattet mit acht digitalen Eingängen (für Signale wie Feueralarme, Sicherheitssensoren und Türbefehle) und drei Relaisausgängen für Status- oder Fehleralarme.

Erweiterte Logik: Unterstützt sowohl Pegel- als auch Flankenschalt-Gate-Signalmodi und umfasst einstellbare Beurteilungszeiten für die Türblockierung.

Anwendungen

Hauptanwendung: Steuerung des Betriebs von Schiebetüren für Aufzüge/Aufzüge.

Spezialisierte Modi: Enthält einen Demomodus (F1.4) für kontinuierliche Testzyklen des Türmechanismus.

Integrierte Systeme: Unterstützt TTL-Kommunikation zum Kopieren von Daten und zum Einstellen/Debuggen externer Parameter.

Produktleistungsparameter

Eingangsspannung

176–264 VAC, 50/60 Hz

Motorkompatibilität

Unterstützt steuerbaren bürstenlosen 24-V-DC-Motor oder Servomotor; maximaler Ausgangsstrom 7,5A; maximale Ausgangsleistung 150W

Stromversorgung

Integriertes 24V-Schaltnetzteil

Kommunikation

Ausgestattet mit RS-485-Kommunikationsnetzwerkfunktion

Eingangssignale

Öffnen, Schließen, Einklemmschutz/Brandschutz, Ankunft, Motor-Thermoschutz

Relaisausgangssignale

Offen-Position erreicht, Schließ-Position erreicht, Fehleralarm

Anwendungsbereich

Exportieren Sie Aufzugstüren, Villa-Aufzugstüren und speziell angepasste Türantriebssysteme
