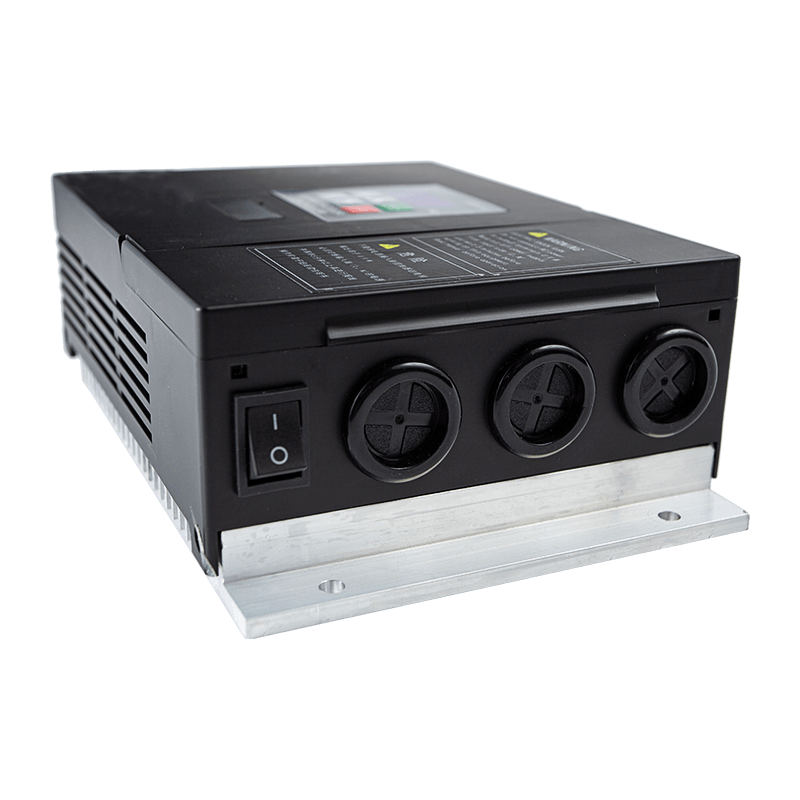

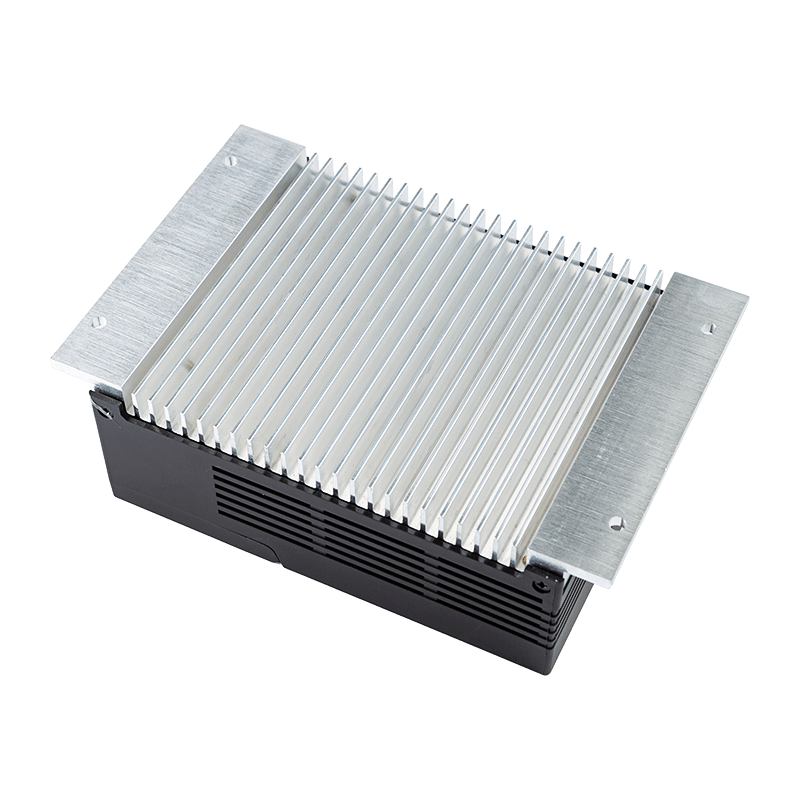

Produktbeschreibung
Gerätetyp: Dies ist ein Antrieb mit variabler Frequenz, der speziell als asynchroner AC-Controller für Aufzugstüren konzipiert ist.
Systemschnittstelle: Es verfügt über eine digitale Tastatur mit Display zur Navigation, Parameterbearbeitung (Typen „p“, „n“ und „d“) und Überwachung.

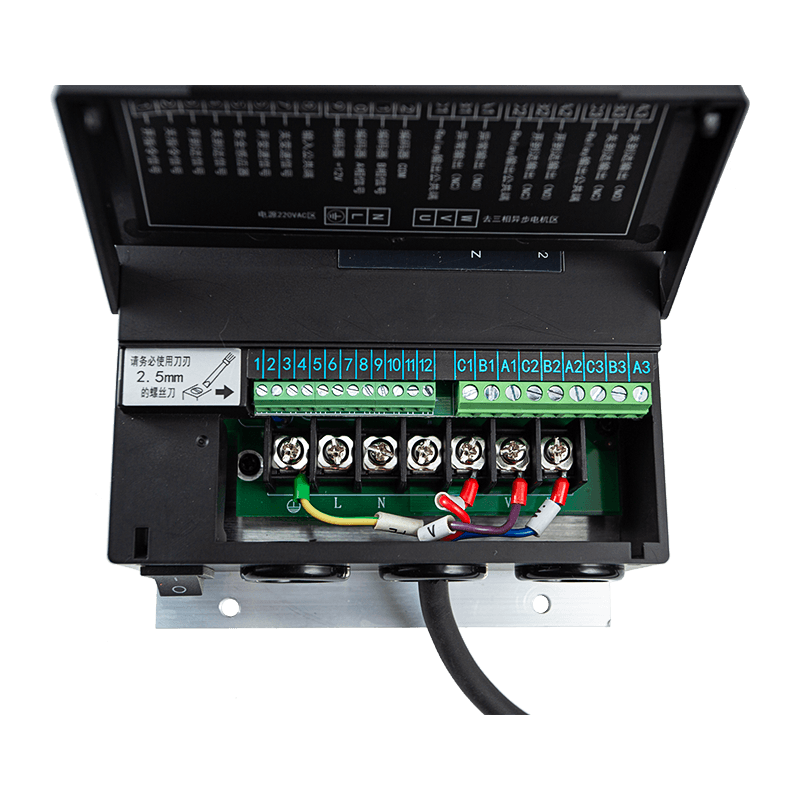

Stromversorgung und Konnektivität: Das Gerät verwendet eine einphasige Stromversorgung und verfügt über Klemmen für den Motoranschluss, Eingangssignale (Öffnen/Schließen/Begrenzung) und Fehlerausgänge.
Anwendungen
Hauptverwendung: Steuerung der Öffnungs- und Schließzyklen von Aufzugs-/Aufzugstüren.
Betriebsmodi: Es unterstützt mehrere spezielle Betriebsmodi, darunter:
- Encoder- und Encoder-Kreis-Modi.
- 4-Positionen-Schalter und 4-Positionen-Schalterkreismodi.
- Kommunikationsmodus über RS-485 für integrierte Systemsteuerung.
- Manueller Modus zum Testen und Einrichten.
Hauptmerkmale
Anpassbare Türkurven: Benutzer können die Bewegung der Tür fein abstimmen, indem sie Parameter für Beschleunigung, Verzögerung und Frequenz in verschiedenen Phasen des Öffnungs-/Schließzyklus anpassen.
Programmierbare Drehmomentsteuerung: Beinhaltet eine DC-Drehmomenterhöhungsstufe (P05) und spezifische Haltestromeinstellungen (d40, d41), um die Position der Tür beizubehalten, sobald sie vollständig geöffnet oder geschlossen ist.
Flexible Steuerlogik: Der Controller ermöglicht die Auswahl der Eingangssignallogik (normalerweise offen oder normalerweise geschlossen) und bietet mehrere Steuermodi (Tastatur, Terminal oder Kommunikation).
Echtzeitüberwachung: Das System überwacht und zeigt eine Vielzahl von Daten an, darunter Ausgangsfrequenz, Strom, Türposition, Türbreite (Impulse) und Gesamtlaufzeiten.
Sicherheit: Eine Passwortschutzfunktion (P41) ist verfügbar, um Parameter zu sperren und versehentliche oder unbefugte Änderungen zu verhindern.
Vorteile
Präzision und Laufruhe: Durch die Bereitstellung von bis zu sechs verschiedenen Beschleunigungs-/Verzögerungszeiten sowohl beim Öffnen als auch beim Schließen gewährleistet die Steuerung einen reibungslosen mechanischen Betrieb und eine hochwertige Laufkurve.
Umfassender Schutz: Der Antrieb verfügt über integrierte Schutzmaßnahmen gegen Überstrom, Überspannung, Unterspannung und Überlastung, die sowohl die Steuerung als auch den Motor vor Schäden schützen.
Vereinfachte Fehlerbehebung: Eine umfangreiche Liste von Fehlercodes (z. B. SC1 für Überstrom, Er1 für Encoder-Impulsausfall) ermöglicht es Technikern, Fehler schnell zu diagnostizieren und zu beheben.
Einsatzbereit: Die Einheiten werden mit werkseitig abgeschlossener automatischer Abstimmung für Türbreitenimpulse und Funktionsparameter geliefert, was einen sofortigen Grundbetrieb ermöglicht.
Produktleistungsparameter
| Eingangsspannung | 176–264 VAC, 50/60 Hz |

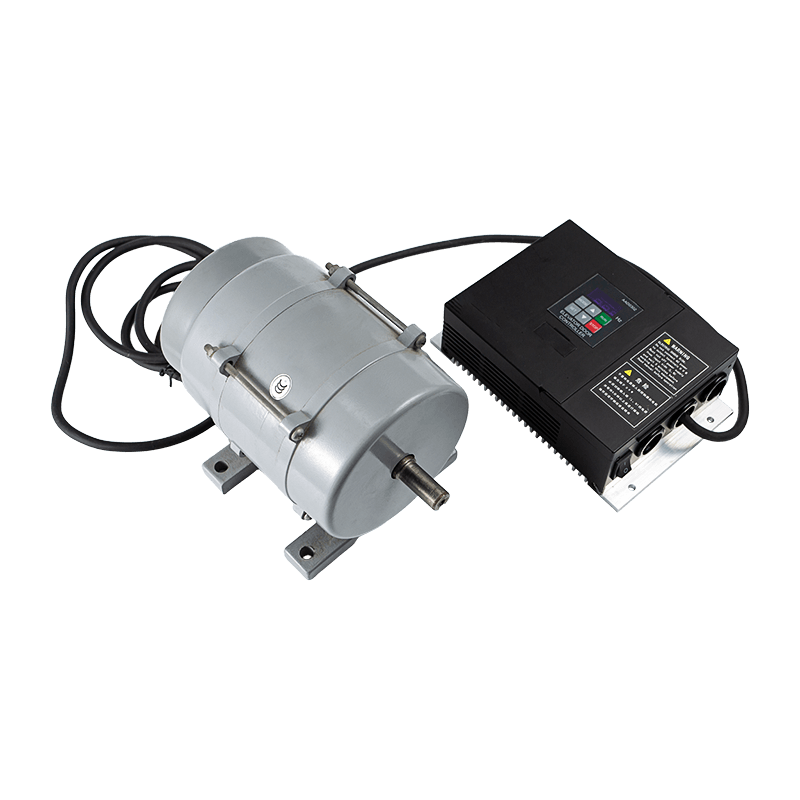

| Motorkompatibilität | Unterstützt Hochspannungs-Servomotoren oder Hochspannungs-Asynchronmotoren; maximaler Ausgangsstrom 3A, maximale Ausgangsleistung 500W |
| Eingangssignale | Öffnen, Schließen, Einklemm-/Brandschutz, Position erreicht, thermischer Motorschutz |
| Relaisausgangssignale | Offen-Position erreicht, Schließ-Position erreicht, Fehleralarm |
| Anwendungsbereich | Kompatibel mit dem Modell Panasonic AAD03020 |
