Produktbeschreibung und Anwendungen
Hauptverwendung: Diese Steuerung wurde speziell für die Steuerung des Betriebs von Kühlhaus-Schiebetüren entwickelt.

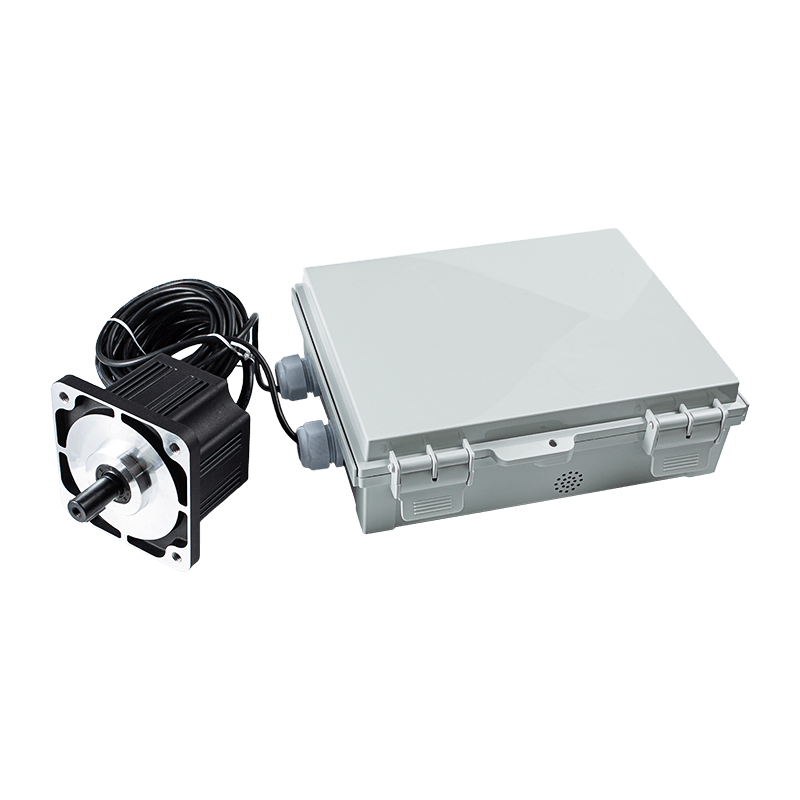

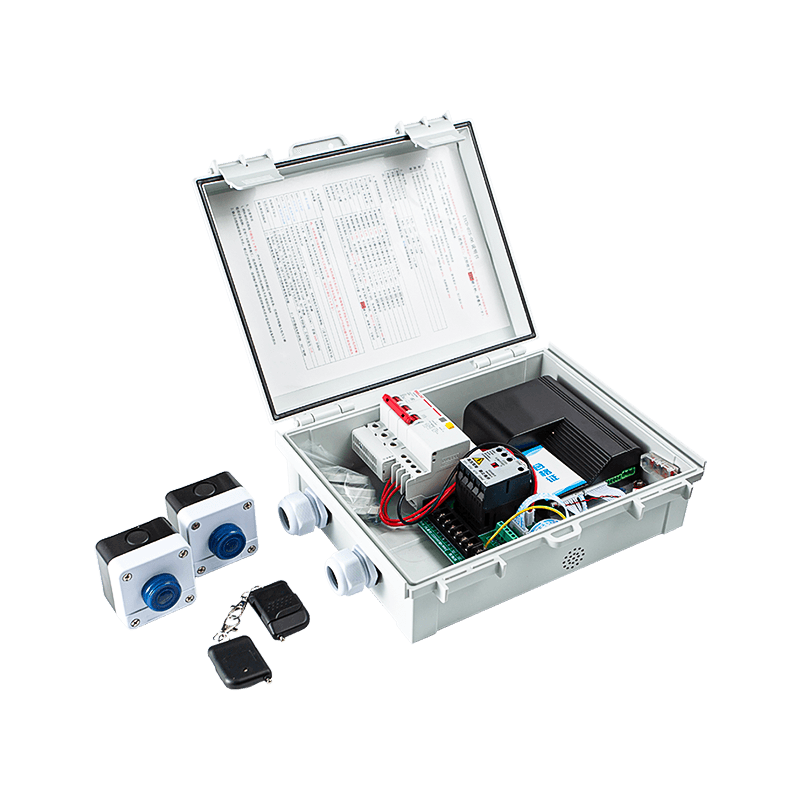

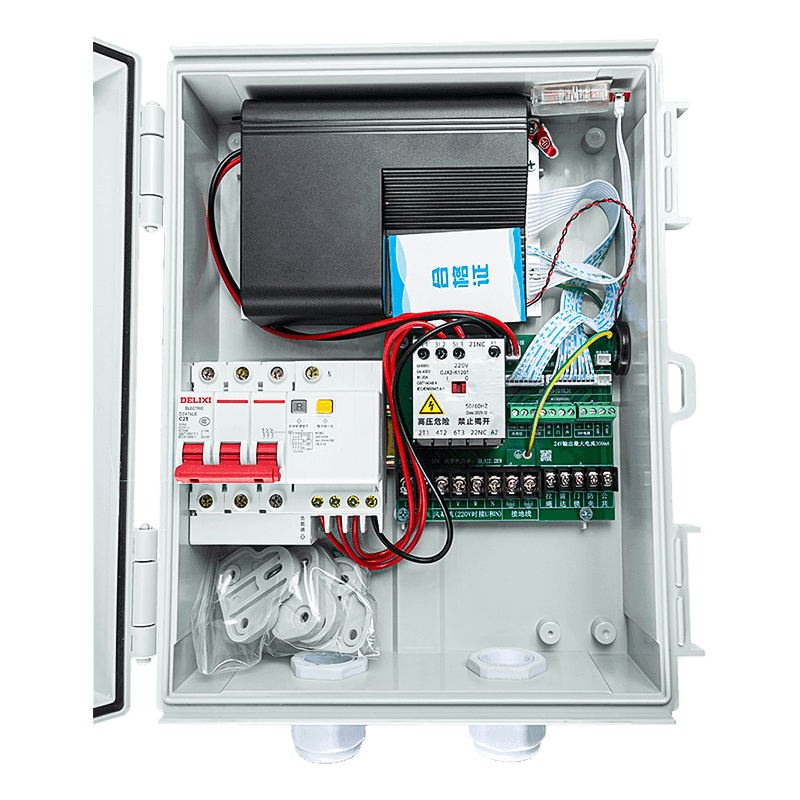

Systemkomponenten: Das System umfasst normalerweise die Steuerbox AIG-1500P-02Y, den Controller AIG-750L-06 (erhältlich als Sprach- oder Touchscreen-Modell) und einen kompatiblen bürstenlosen Gleichstrommotor.
Zielumgebung: Die kompatiblen Motoren sind für die Kühllagerung konzipiert und für den Betrieb bei Temperaturen von -30 °C bis 60 °C ausgelegt.
Hauptmerkmale
Anpassbarer Betrieb: Benutzer können eine Vielzahl von Parametern anpassen, darunter Öffnungs-/Schließgeschwindigkeiten, Drehmoment und verzögerte Schließzeiten.
Erweiterte Überwachung: Das System verfügt über ein Überwachungsmenü (Parameter N01–N24) zur Verfolgung von Echtzeitdaten wie Ausgangsfrequenz, Strom, Türposition, Fehleraufzeichnungen und Gesamtlaufzeiten.
Schnittstelle und Anzeigen: Das digitale Röhrendisplay verwendet spezifische Codes, um den Status anzuzeigen:
Standby: Zeigt „000“ an.
Eingangssignale: Identifiziert Quellen wie Fernbedienungen (100), Zugschnüre (200), Radar (300) und Einklemmschutzsensoren (400).
Betriebsstatus: Zeigt an, ob sich die Tür öffnet (001) oder schließt (002).
Integrierte Peripheriegeräte: Der Controller verwaltet externe Komponenten wie Heizdrähte (bis zu 1 kW) und Luftschleier (bis zu 2,2 kW).
Vorteile und Sicherheitsfunktionen
Sicherheitsschutz: Das System verfügt über Drehmomenteinstellungen und Ermittlungszeiten, um Unfälle zu verhindern.
Hinweis: Der Einklemmschutz ist innerhalb von 20 cm der vollständig geöffneten oder geschlossenen Position nicht aktiv.
Zuverlässigkeit: Die Motoren verfügen über eine Isolierung der Klasse B und sind feuchtigkeitsbeständig, sodass sie für die für Kühllager typischen Umgebungen mit hoher Luftfeuchtigkeit geeignet sind.
Einfache Wartung: Der Controller zeichnet die letzten vier Fehler (E01–E99) auf, sodass Techniker Probleme wie Hall-Sensor-Ausfälle (E02), Unterspannung (E05) oder Übergeschwindigkeit (E15) schnell diagnostizieren können.
Flexible Steuerung: Unterstützt mehrere Arbeitsmodi, einschließlich Bedienfeld-Klick-Bedienung oder externe Steuerungsmodi (Radar, Zugschnur usw.).
Wichtiger Sicherheitshinweis: Um durch Hochspannung induzierte Elektrizität und das Risiko eines Stromschlags zu vermeiden, muss das Erdungskabel des Motors an die Erdungsmarkierung des Controllers angeschlossen werden.
Produktleistungsparameter
| Eingangsspannung | 176–264 VAC, 50/60 Hz |
| Motorsteuerung | Unterstützt bürstenlosen Hochspannungs-DC-Motor, maximale Ausgangsleistung 1500 W |
| Eingangssignale | Öffnen, Schließen, Stoppen, Einklemmschutz/Brandschutz, Türverriegelung, Radar-Temperaturerkennungswiderstand usw. |
| Ausgänge | 380-VAC-Luftschleiermotor, 220-VAC-Heizelement, Summer, Ausgang für offene Position, Ausgang für geschlossene Position |
| Kommunikation | Eine RS-485-Schnittstelle zur vernetzten Steuerung |
| Anwendungsbereich | Kühlhaustüren, Hochleistungs-Industrieschiebetüren |
