Produktbeschreibung und Systembewertungen
Kernspezifikationen: Der Controller hat eine Nennleistung von 0,75 kW und arbeitet mit einer Nennspannung von 220 V.

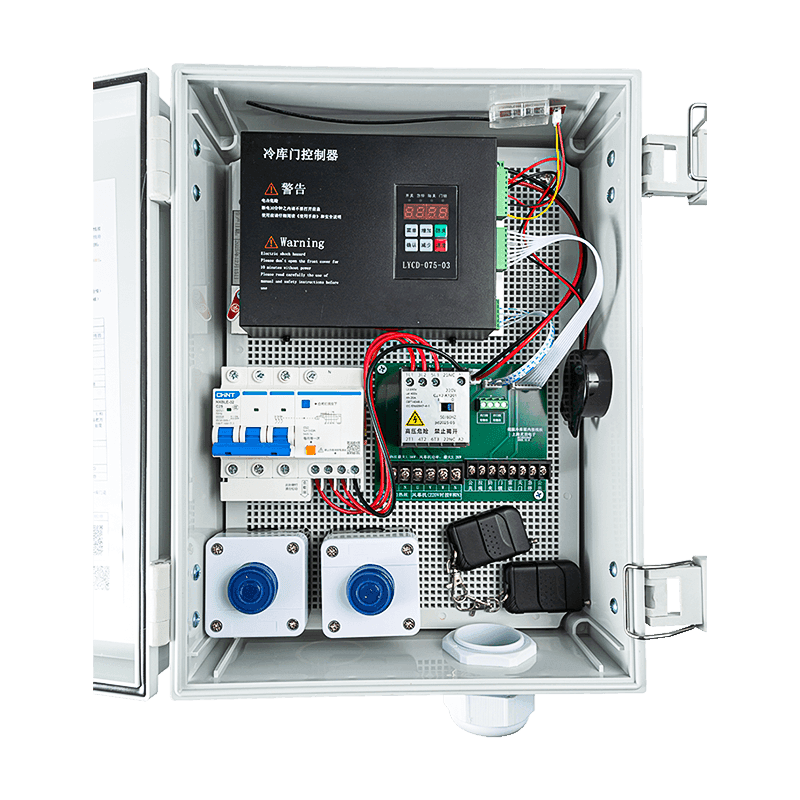

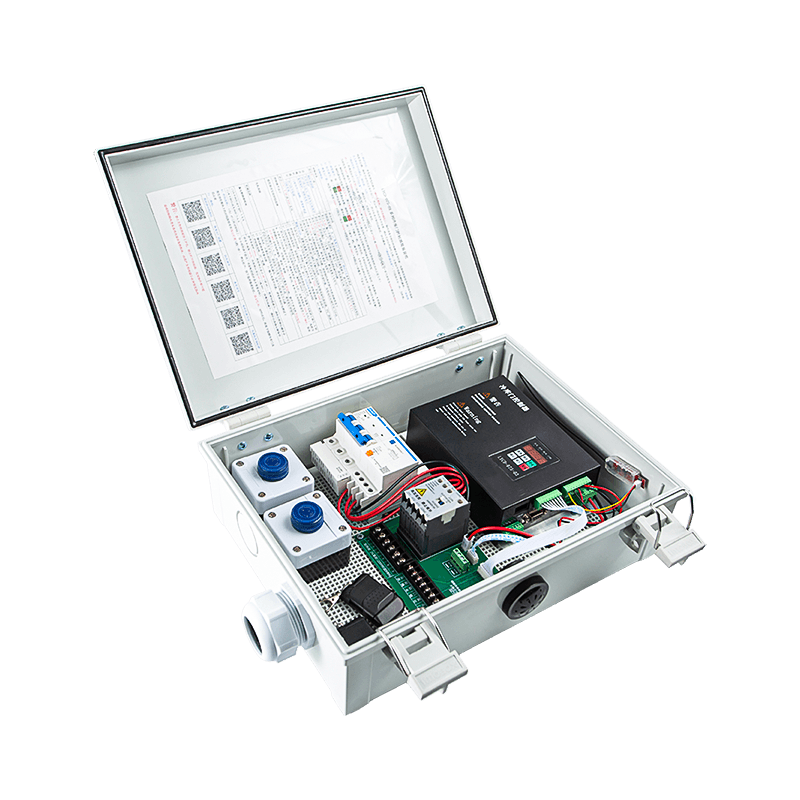

Systemintegration: Es ist normalerweise im Schaltkasten der Kühlschranktür AIG-1500L-01J untergebracht.

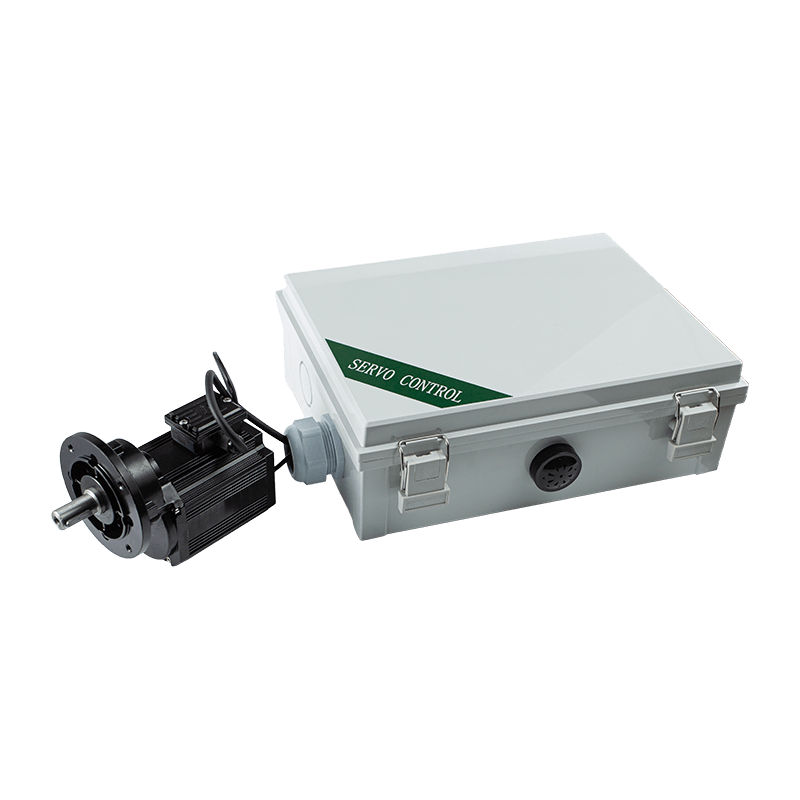

Kompatibler Motor: Das System nutzt den MT01-JS-45N (DLG-56S-45), einen dreiphasigen Permanentmagnet-Getriebemotor mit einem Nenndrehmoment von 45 Nm und einem Untersetzungsverhältnis von 1:6,45.
Peripherieunterstützung: Der Controller verfügt über dedizierte Ausgänge für externe Heizkabel (bis zu 1 kW bei 220 V), um ein Einfrieren der Tür zu verhindern, und externe Luftschleier (bis zu 2,2 kW) zur Aufrechterhaltung der Klimatisierung.
Anwendungen
Primäre Umgebung: Es wurde für Kühllageranlagen entwickelt und verwaltet schwere Schiebetüren, die ein hohes Drehmoment und Präzision erfordern.
Widerstandsfähigkeit gegenüber Umwelteinflüssen: Das System ist so konstruiert, dass es rauen Bedingungen standhält. Der Motor ist für Umgebungstemperaturen zwischen -25 °C und 50 °C und eine relative Luftfeuchtigkeit von bis zu 95 % ausgelegt.
Hauptmerkmale
Sprachgesteuerte Inbetriebnahme: Die Steuerung verfügt über eine automatische Debugging-Methode, bei der ein Lautsprecher einen Countdown und Sprachansagen bereitstellt, um den Benutzer durch den Selbsttest und die Breitenmessung der Tür zu führen.
Flexible I/O-Schnittstelle: Sie bietet Anschlüsse für eine Vielzahl externer Signale, darunter Zugschnüre, Radar, Türschlösser, Not-Aus-Geräte und Einklemmschutzsensoren.
Anpassbare Parametrierung: Benutzer können neun Gänge, den Motorstartstrom und spezifische Anzugsdrehmomente anpassen, wenn die Tür ihre vollständig geöffnete oder geschlossene Position erreicht.
Programmierbare Relais: Drei Relaisausgänge können verschiedenen Funktionen zugewiesen werden, z. B. Luftschleierschaltung, Bibliotheksbelegungssignale oder Alarmausgänge.
Fernverwaltung: Das System umfasst ein Fernbedienungsempfängermodul mit einfachen Code-Pairing- und Löschverfahren für den drahtlosen Betrieb.
Produktleistungsparameter
| Eingangsspannung | 176–264 VAC, 50/60 Hz |
| Motorsteuerung | Steuerbarer Hochspannungs-Servogetriebemotor, maximale Ausgangsleistung 1500 W |
| Eingangssignale | Öffnen, Schließen, Stoppen, Einklemmschutz/Brandschutz, Türverriegelung, Radar usw. |
| Ausgänge | 380-VAC-Luftschleiermotor, 220-VAC-Heizelement, Summer, Offen-Positionssignal, Geschlossen-Positionssignal |
| Kommunikation | Eine RS485-Schnittstelle, die eine vernetzte Steuerung ermöglicht |
